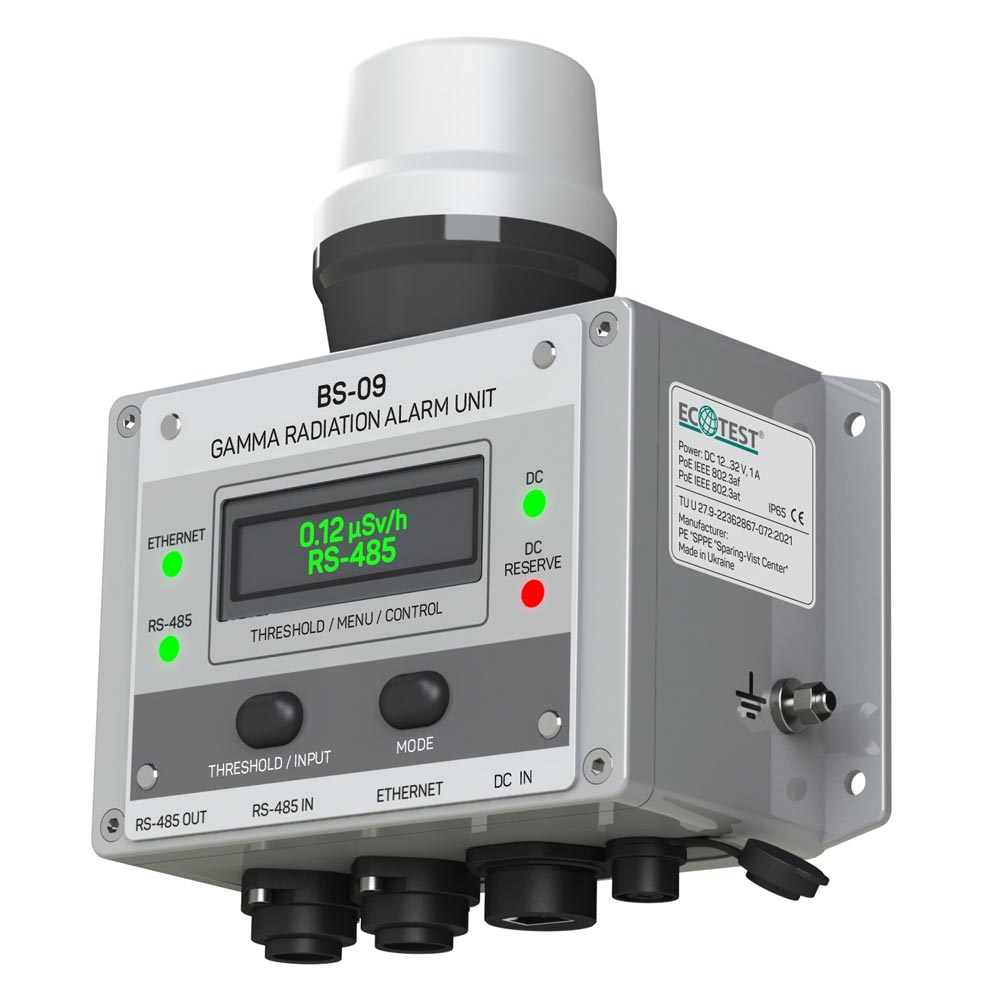

Unidad de alarma de radiación gamma

BS-09

Esta unidad pertenece a los medios técnicos de automatización de sistemas informáticos con funcionamiento normal de clase de seguridad 3.

La unidad BS-09 se instala junto con la unidad de detección de radiación gamma y permite notificar al personal que trabaja cerca de las unidades de detección en caso de posible riesgo de radiación.

La unidad BS-09 no es un equipo de medida.

Existe una versión BS-09 Geo equipada con un sistema de navegación, que forma parte integral del sistema GeoRad-M.

Сaracterísticas

Pantalla OLED que muestra la tasa de dosis actual recibida desde la unidad de detección BDBG-09 y los niveles de umbral
Funcionamiento autónomo durante un máximo de 24 horas con la batería de iones de litio integrada (en caso de que la alimentación principal esté apagada)
La memoria flash permite almacenar el historial de mediciones de las últimas 24 horas
La programación de los niveles de umbral puede realizarse manualmente o desde un PC a través de la red
Dos botones de control para el ajuste manual de los umbrales y el cambio de los modos de funcionamiento de la unidad BS-09
La alarma luminosa en color verde indica un fondo de radiación normal
El color amarillo indica que se ha superado el nivel umbral de TDE de radiación gamma
El color rojo indica la superación del umbral de seguridad
La superación del nivel umbral de la tasa de dosis ambiental y del umbral de seguridad también activa una alarma acústica
La unidad BS-09 proporciona energía para la unidad de detección BDBG-09
Grado de protección IP65

Aplicaciones

Aviso luminoso y acústico al personal sobre los niveles de radiación gamma en instalaciones con riesgo de radiación
Indicación del valor local de radiación de fondo
Transferencia de datos por interfaces RS-485 y Ethernet
Referencia de los resultados de medición de la unidad de detección a las coordenadas geográficas, obtenidas de los satélites de navegación (BS-09 Geo)

Kit De Entrega

unidad de alarma de radiación gamma
manual de instrucciones
declaración de conformidad con las normas técnicas sobre compatibilidad electromagnética (se suministra una copia por lote de unidades BS-09)
embalaje
kit de piezas de montaje** las piezas de montaje* sirven al usuario para fijar la unidad BS-09 en el lugar de instalación y para fabricar los cables de conexión al sistema, a la unidad de detección y a la fuente de alimentación. Opcionalmente, es posible fabricar y suministrar cables de conexión de la longitud requerida por el usuario. La lista y la cantidad de piezas son determinadas por el usuario según la configuración de uso de la unidad BS-09. Las piezas de montaje se suministran si están especificados en el Contrato de Suministro.

Rango de indicación de TDE de la radiación gamma (radiación ionizante fotónica)

1ꞏ10^-8 … 99.9 Sv/h

Rango de programación de los niveles umbral de alarma que excedan la TDE de la radiación ionizante fotónica

1ꞏ10^-8 … 99.9 Sv/h

Tensión de alimentación de la unidad BS-09 cuando se alimenta a través de un conector Ethernet utilizando la tecnología PoE

25 … 60 V

Tensión de alimentación de la unidad BS-09 cuando se alimenta desde una fuente de alimentación externa a través de un conector independiente y desde la red a través del conector RS-485

12 … 32 V

Tensión de salida para alimentar la unidad de detección externa

12 ± 1.2 V

Consumo máximo de energía con unidad de detección externa conectada, no más

7.5 W

Nivel de volumen de alarma luminosa y acústica

80 dB

Rango térmico de operación

-20 … +50 °С

Dimensiones de la unidad BS-09, no más

181 × 230 × 81 mm

Peso de la unidad BS-09, no más

1.2 kg

Distancia entre la unidad BS-09 y la unidad de detección, no mayor que

0.5 m

Solo para BS-09 Geo

Sistema de navegación

GNSS

El error cuadrático medio máximo en la determinación de la ubicación

2.5 m

Tiempo de inicio "en frío"

35 s

Tiempo de inicio "en caliente"

2.5 s

Manual de operación

Declaración de conformidad CE
