Software y Hardware Complex

GeoRad-M

El sistema se utiliza para construir laboratorios móviles radiológicos o radioquímicos. Está fijado en el vehículo.

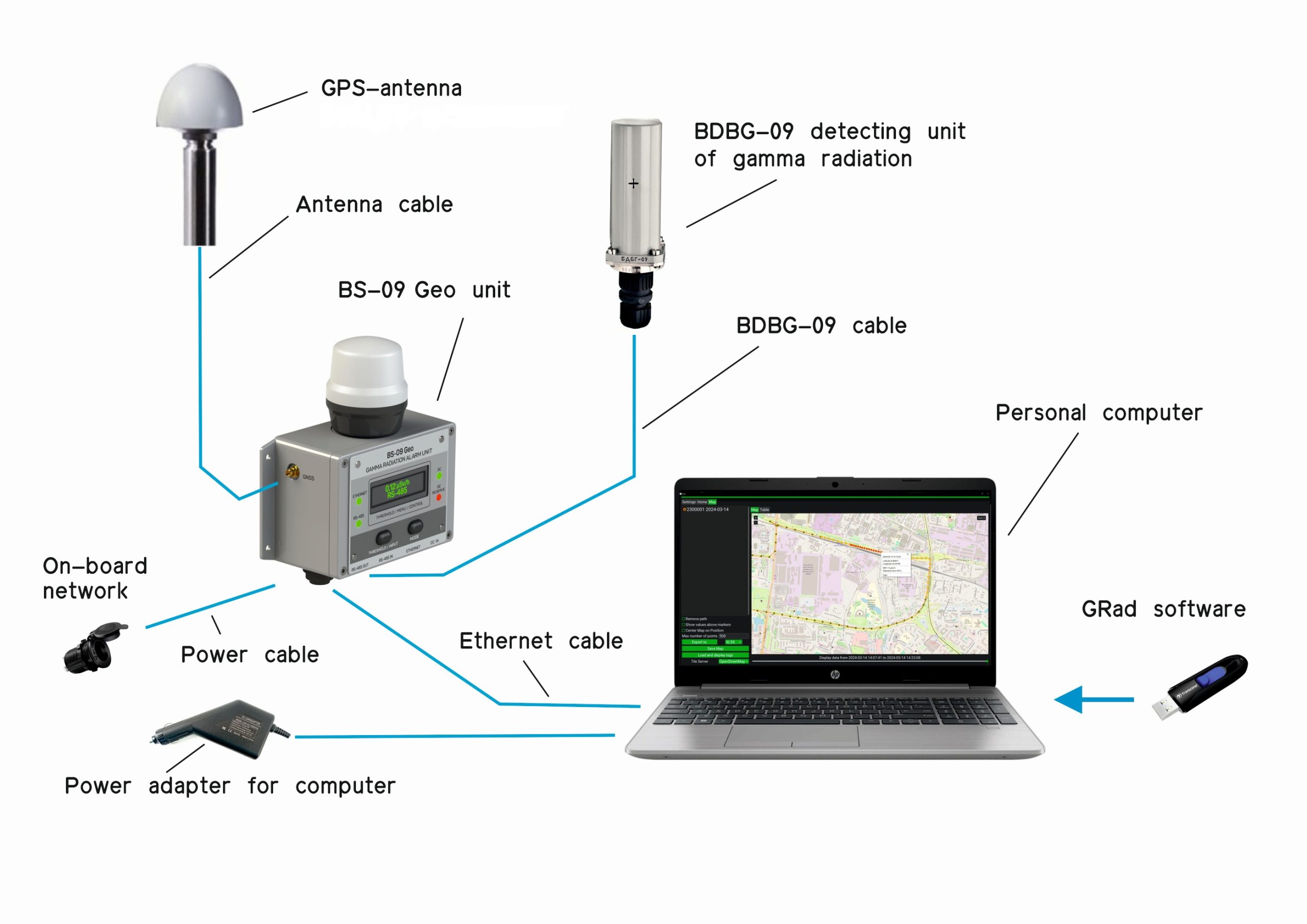

GeoRad-M consta de la unidad de detección de radiación gamma BDBG-09 (es posible utilizar otras unidades de detección con un protocolo de intercambio similar), la unidad Geo BS-09, una antena GPS y el software personalizado “GRad”.

GeoRad-M está destinado a medir la tasa de equivalente de dosis ambiental de la radiación gamma con referencia a las coordenadas geográficas (obtenidas de los satélites de navegación). Los resultados de las mediciones se muestran en un mapa geográfico en la pantalla de un ordenador personal.

Para obtener información sobre nuestros productos durante la preparación de documentación para licitaciones o contratos, póngase en contacto con nuestros representantes a través de los contactos proporcionados. Mejoramos continuamente nuestros productos y ampliamos su funcionalidad de acuerdo con las necesidades del mercado, aplicando las últimas tecnologías y utilizando componentes y materiales modernos. Por lo tanto, las especificaciones, descripciones y configuraciones están sujetas a cambios sin previo aviso.

Características

Registra los resultados de medición de la DER de radiación gamma, así como las coordenadas geográficas y el tiempo de medición con un intervalo de un segundo

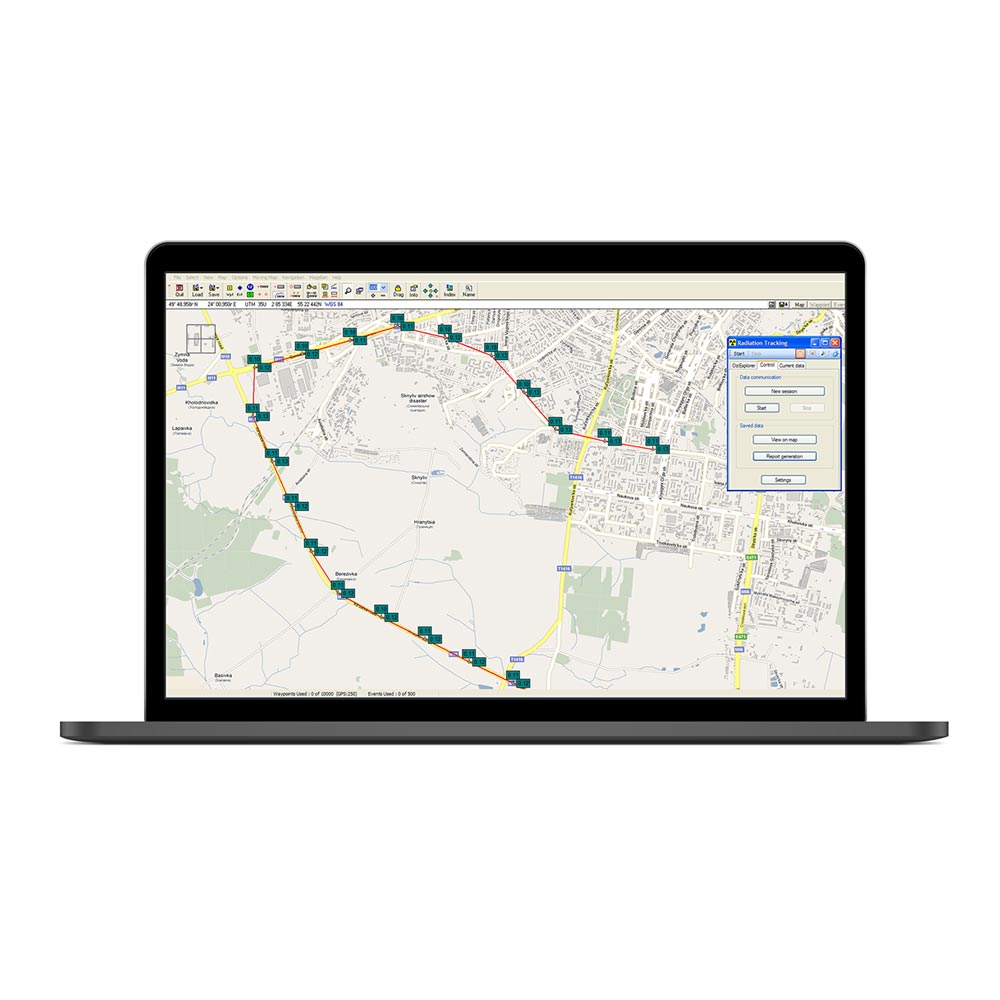

Muestra los resultados de medición en la pantalla del PC como texto y como puntos de ruta vinculados a un mapa geográfico. Existen dos modos de visualización/almacenamiento de la información: en un tiempo especificado o al desplazarse una distancia determinada
Se pueden establecer dos niveles de umbral: el nivel de advertencia y el nivel de peligro de la DER de radiación gamma
Señala cuando la DER medida supera los niveles de umbral establecidos mediante señales sonoras y un cambio en el color de la información mostrada en la pantalla del PC, así como con alarma luminosa y sonora en la unidad Geo BS-09
Indica fallos de la unidad de detección y de la unidad Geo BS-09 mediante señales sonoras y mensajes en la pantalla del PC. Las señales sonoras sobre la superación de niveles de umbral y fallos del equipo también son generadas por el sistema acústico del PC
Funciona con mapas electrónicos de OpenStreetMap, Google Maps y Google Earth

Aplicaciones

Medir la tasa de equivalente de dosis ambiental (DER) de la radiación gamma y recibir las coordenadas geográficas de los satélites de navegación
Mostrar los resultados de la medición vinculados a un mapa geográfico en la pantalla de un ordenador personal (PC), así como archivar esta información

Requisitos del PC

Sistema operativo Windows 10 y posteriores
Las demás especificaciones del PC y del PA (resistencia y solidez frente a factores mecánicos y climáticos, tensión de alimentación y consumo de energía, tamaño de la pantalla, etc.) deben cumplir los requisitos establecidos para el laboratorio móvil

Kit de entrega

unidad de detección de radiación gamma BDBG-09
unidad de detección de radiación gamma BDBG-09. Libro de registro
unidad de detección de radiación gamma BDBG-09. Manual de operación
unidad Geo BS-09
unidad Geo BS-09. Manual de operación
antena GPS BULLET III TRIMBLE*
cable BDBG-09 – 5 m (La longitud de los cables puede modificarse a petición del cliente)
cable de alimentación – 5 m (La longitud de los cables puede modificarse a petición del cliente)
cable Ethernet – 2 m (La longitud de los cables puede modificarse a petición del cliente)
cable de antena – 5 m (La longitud de los cables puede modificarse a petición del cliente)
ordenador personal **
adaptador de alimentación **
software “GRad” ***
sistema de hardware y software GeoRad-M. Manual de operación
software GRad. Manual de operación ***

* o similar según lo acordado con el cliente

** suministrado en un pedido separado

*** se suministra en una memoria USB

Instrumento de medición de radiación gamma DER

Unidad de detección de radiación gamma BDBG-09 u otra unidad de detección similar

Rango de mediciones de DER de radiación gamma*

0.05 … 10⁷ μSv/h

Límite principal del error relativo permitido durante la medición del DER de radiación gamma cuando se calibra con ¹³⁷Cs con una probabilidad de confianza de 0.95*

(15 + 2/H(10)) %, donde H(10) es un valor numérico del DER de radiación gamma, equivalente a μSv/h

Rango de energía de la radiación gamma registrada*

0.05 … 3 MeV

Dependencia energética de los resultados de medición durante la medición del DER de radiación gamma en el rango de energía de 0.05 MeV a 1.25 MeV*

±25 %

Sistema de navegación**

GNSS

Error cuadrático medio máximo en la determinación de la ubicación**

2.5 m

Tiempo de arranque en frío**

35 s

Tiempo de arranque en caliente**

2.5 s

Tensión de alimentación cuando se alimenta a través del conector Ethernet PoE**

25 ... 60 V

Tensión de una fuente de alimentación externa a través de un conector independiente y alimentación de red mediante un conector para RS-485

12 ... 32 V

Corriente útil**, no más

1 А

Interfaz de conexión con PC

Ethernet

* Datos de la unidad de detección de radiación gamma BDBG-09

** Datos de la unidad Geo BS-09
