Equipo de dosimetría a bordo

KDU-6BМ

KDU-6BM es un desarrollo de última generación que sustituye a la unidad obsoleta soviética KDU-6B y que, a diferencia de su predecesor permite realizar mediciones que van desde los valores de fondo, así como determinar más precisamente la dirección hacia la fuente de radiación detectada (se utilizan cuatro unidades de detección en lugar de dos).

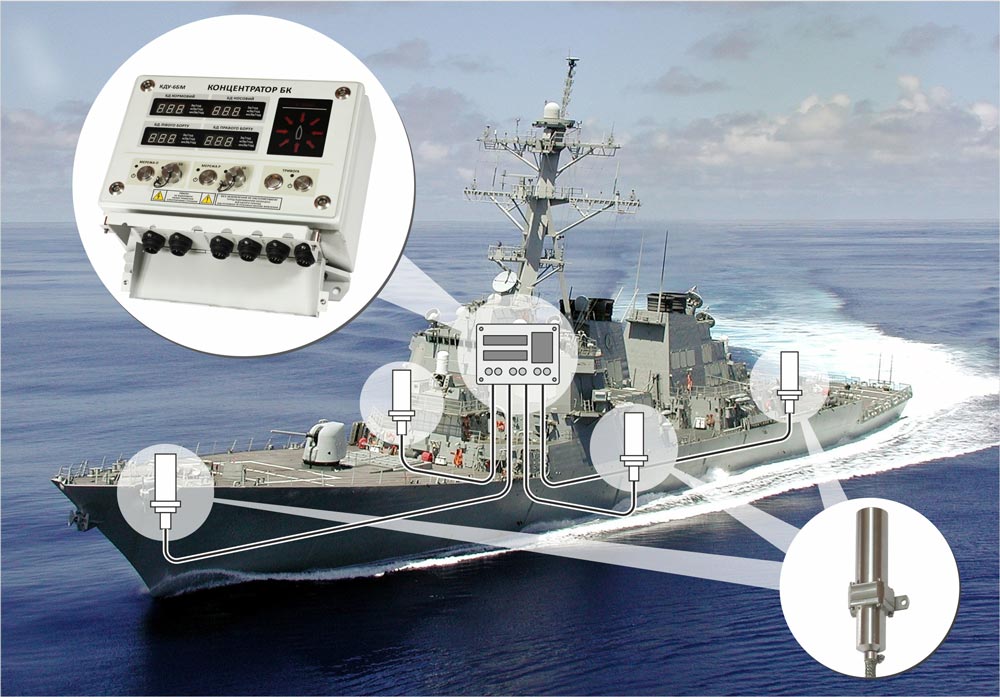

El producto forma parte del sistema de soporte vital del buque y está diseñado para recoger, procesar y visualizar información sobre la situación de la radiación a bordo del buque y determinar la dirección hacia la fuente de radiación con el fin de aplicar medidas para proteger al personal del buque de las radiaciones ionizantes y la contaminación radiactiva y maniobrar el buque en una zona contaminada por armas nucleares, catástrofes provocadas por el hombre u otras causas.

Características

La visualización de la TDE medida de radiación gamma desde 4 unidades de detección es simultánea y continua
Aplicación de las unidades de detección inteligentes
Las unidades de detección tienen la función del control de eficiencia de los detectores integrados con generación de información de verificación
Se utilizan indicadores digitales de tres colores de los resultados de las mediciones
La capacidad de cambiar automáticamente de la red principal a la red de respaldo sin perder información

Aplicaciones

Visualización de los resultados de la medición de la tasa de dosis equivalente ambiental (ТDE) de radiación gamma obtenida desde las unidades detectoras de radiación gamma BDBG-6BM
Determinación de la dirección hacia la fuente de radiación
Alarmas sonoras y luminosas de superación de los niveles umbrales de TDE de radiación gamma

Kit de Entrega

unidad concentradora BK
unidad de detección de radiación gamma BDBG-6BM (4 uds.)
un juego de herramientas y accesorios de repuesto:
- unidad de detección BDBG-6BM
- módulo BK-6BM.01
- módulo BK-6BM.02
- módulo BK-6BM.03
- módulo BK-6BM.04
- pasaporte
- maletín
libro de registro
manual de instrucciones
embalaje

*El kit de entrega se puede completar a petición del cliente

Especificaciones principales de las unidades de detección

Rango de medición de TDE de la radiación gamma

0.01 … 10⁷ μSv/h

Límite de error relativo principal permisible al medir la TDE en la calibración de ¹³⁷Cs con una probabilidad de confianza de 0.95

± (15+2/H*(10)) %, donde H*(10) es un valor numérico de TDE, μSv/h

Rango energético de la radiación gamma detectada

0.05 … 3 MeV

Dependencia energética de los resultados de medición de la unidad de detección al medir la TDE de la radiación gamma en el rango de energía de 0.05 a 1.25 MeV

±30 %

La anisotropía del bloque de detección cuando inciden sobre él los rayos gamma en direcciones con ángulos de -60 a +60 ºC en los planos horizontal y vertical respecto a la dirección principal de medición, marcada con el símbolo "+", no excede para los isótopos ¹³⁷Cs y ⁶⁰Co.

±30 %

Rango de tensión de alimentación de la unidad de detección desde una fuente de alimentación externa estabilizada

7 … 13 V

Corriente útil de la unidad de detección para todo el rango de la TDE de radiación gamma medida, no más de

30 mA

Tiempo de ajuste del modo de funcionamiento y tiempo de medición de la unidad de detección, no más

3 min

Lecturas inestables de la unidad de detección durante 24 horas de funcionamiento continuo, no más

5 %

Límite de error relativo permisible adicional en las mediciones causado por el cambio de temperatura ambiente de -40 ^оС a +60 ^оС

5 % por cada 10 ^оС de desviación de +20 ^оС

Інтерфейс

RS-485

Grado de protección

IP67

Dimensiones de la unidad de detección sin elementos de montaje, no más

49 x 80 x 133 mm

Peso de la unidad de detección sin elementos de montaje, no más

0.57 kg

Rango térmico de operación

-40 … +60 °С

Умови експлуатування блоків детектування (відносна вологість повітря)

до 100 % за температури +50 °С і більш низьких температур з конденсуванням вологи

Especificaciones principales de la unidad concentradora

Rango de visualización de los valores de TDE de radiación gamma μSv/h

0.01 … 10⁷ μSv/h

Tiempo de ajuste del modo de funcionamiento, no más

1 min

Tiempo de funcionamiento continuo

24 horas

Tensión nominal de alimentación

~220 (50 Hz) V

Consumo de energía, no más

25 W

Dimensiones, no más

300 х 309 х 133 mm

Peso, no más

6.6 kg

Grado de protección

IP23

Rango térmico de operación

0 … +40 °С

Condiciones de funcionamiento del bloque concentrador (humedad relativa del aire)

Condiciones de funcionamiento del bloque concentrador: humedad relativa del aire hasta el 98 % a una temperatura de +40 °C y a temperaturas más bajas, sin condensación de humedad
