Sistema Distribuido Automatizado de Control de Radiación

RadAr

El Sistema distribuido de dos niveles RadAr está diseñado para el control a distancia de la radiación ambiental. Garantiza la obtención de información en tiempo real sobre el nivel de radiación desde puntos de control fijos o móviles. Tales puntos de control se construyen sobre la base de las unidades inteligentes de detección de radiación gamma (BDBG-09, BDBG-09S, BDBG-09W, BDBG-15S) o paneles de datos (IT-09, IT-09T), conectados a un ordenador. El ordenador debe estar conectado a Internet.

El número de puntos de monitorización es ilimitado, lo que permite adaptar el sistema a las necesidades de un cliente en particular. El servidor de recogida, visualización y procesamiento de información dosimétrica está constantemente conectado a Internet a través de una dirección IP estática, y le permite actualizar constantemente los datos. Puede visualizar un mapa con datos dosimétricos trazados a través de un navegador web.

El sistema puede utilizarse para crear sistemas departamentales y nacionales de monitoreo automatizado de la situación radiológica (ARSMS).

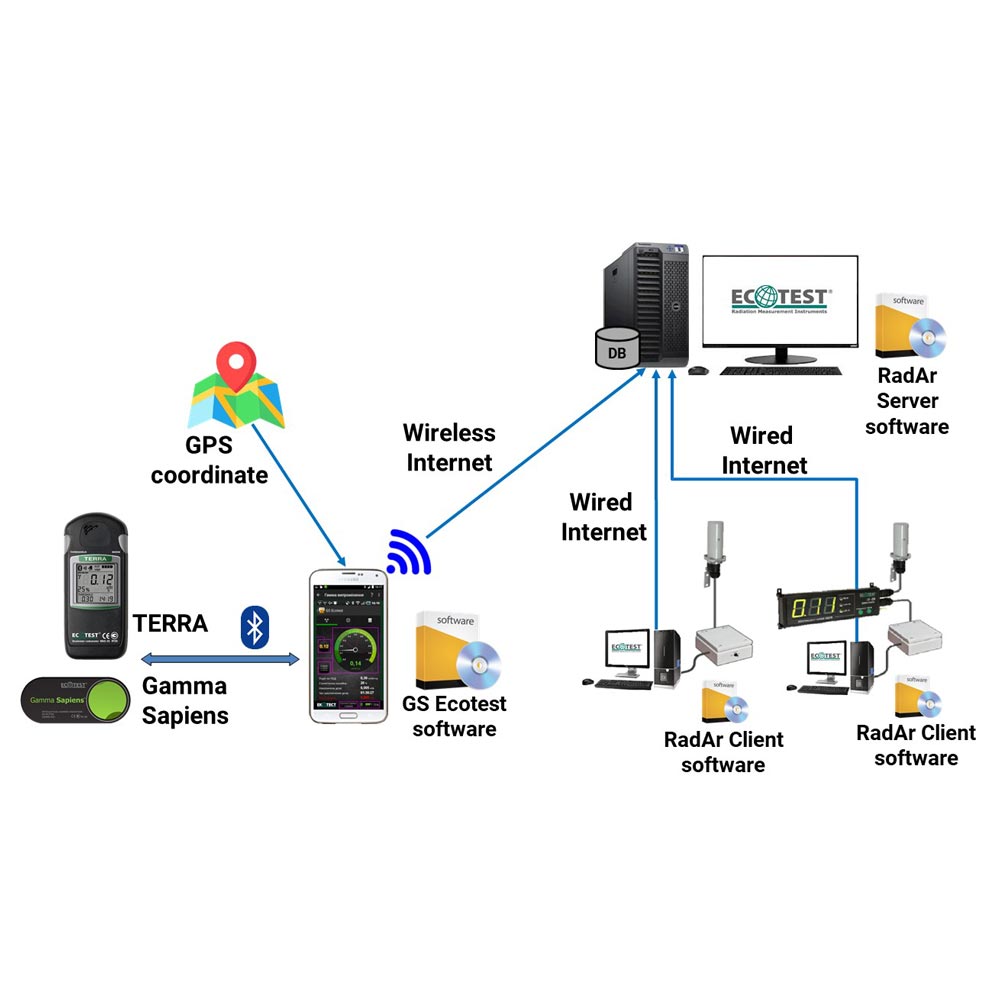

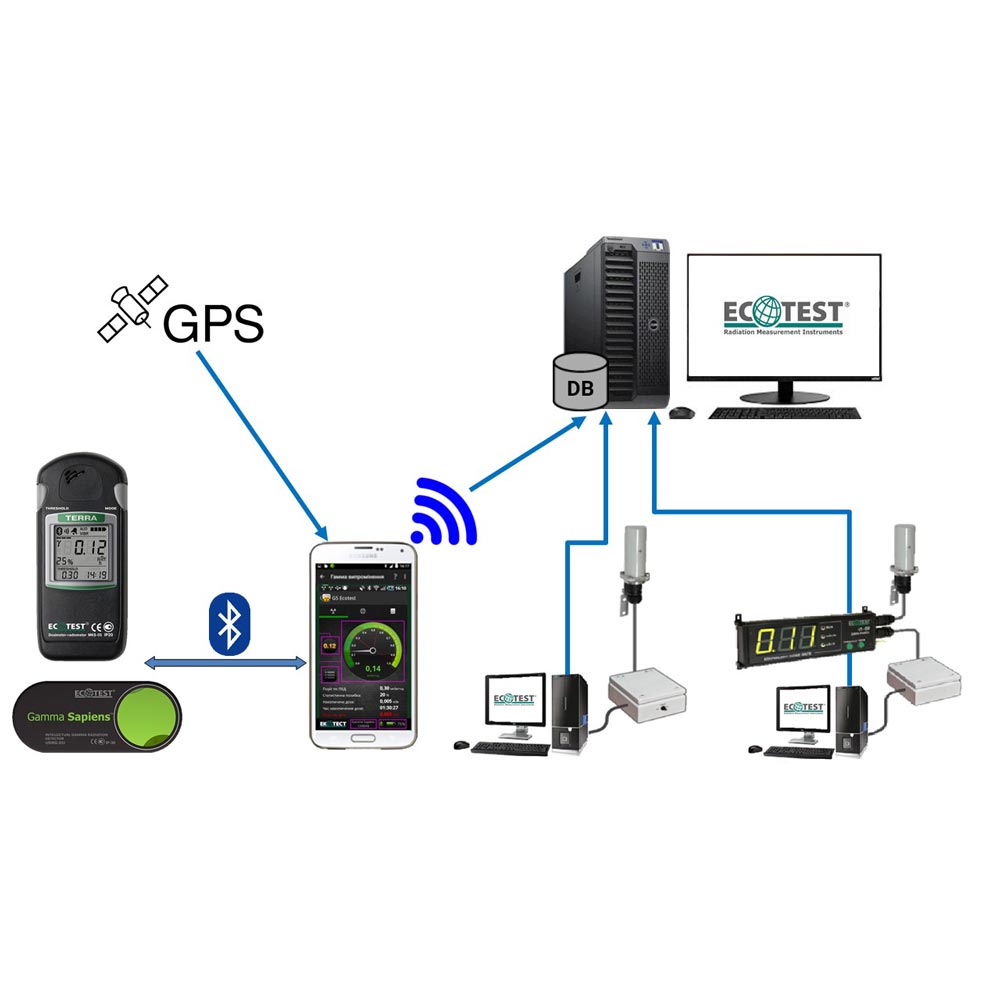

El Sistema Automatizado de Monitoreo de Radiación Distribuido RadAr puede utilizarse en dos modalidades: como unidad estacionaria o móvil, o una combinación de ambas.

Características

Control remoto continuo automatizado de la radiación ambiental en un número ilimitado de puntos fijos o móviles
Recogida de datos dosimétricos recibidos en puntos de medición dosimétrica fijos o móviles
Visualización de los resultados actuales del proceso de medición en el servidor en forma de texto (tabla) y gráfico con referencia al tiempo de medición
Visualización de los resultados actuales del proceso de medición durante el funcionamiento del sistema
Visualización de los últimos resultados de medición transmitidos en caso de pérdida de comunicación con el servidor
Generación de mensajes de alerta y alarma cuando los resultados de las mediciones de TDE superan los umbrales especificados
Archivo de los datos dosimétricos medidos en una única base de datos de servidor relacional (MS Access)
Obtención de información del servidor para su uso posterior en la creación de páginas web propias

Aplicaciones

Medición continua de la tasa de dosis ambiental equivalente (TDE) de radiación gamma de los objetos del medio ambiente
Transferencia de las mediciones dosimétricas a través de Internet a un punto remoto centralizado de recogida de información (servidor)
Visualización de los datos dosimétricos medidos con opción de trazarlos en un mapa electrónico
Mantenimiento de una base de datos de mediciones dosimétricas con opción de generación e impresión de informes
Posibilidad de ver la información general a través de Internet (cliente web) en un ordenador o un smartphone

Mapa de control de la radiación

Los resultados del funcionamiento del Sistema Distribuido Automatizado de Control de Radiación RadAr están disponibles aquí.
Los resultados de las mediciones se actualizan constantemente y pueden ser presentados tanto en forma de tabla como en un mapa electrónico, con la referencia de los puntos de control a sus coordenadas geográficas

Características del uso de puntos fijos de medición

Configuración centralizada de las herramientas de monitoreo de los puntos de medición según las necesidades del usuario (intervalo de sondeo, formación del nivel de umbral)
Posibilidad de supervisar las mediciones auxiliares (temperatura) y las señales de diagnósico del estado de los equipos (detectores, comunicación)
Posibilidad de establecer un nivel de umbral independiente para cada una de las unidades de detección o panel de datos

Características del uso de dispositivos móviles

Medición continua de TDE y de dosis de radiación gamma
Medición de la información dosimétrica con referencia a la hora, fecha y coordenadas geográficas

Condiciones de funcionamiento

El servidor debe estar constantemente conectado a Internet a través de una dirección IP estática.
Para la recogida, visualización y procesamiento de la información dosimétrica debe instalarse el software de servidor adecuato, por separado para la la monitorización estacionaria y móvi
Los puntos fijos de medición deben conectarse a un ordenador personal (PC) con un convertidor RS485 / USB.
The software cliente debe estar instalado en el PC y con conexión a Internet para transferir datos al servidor
Los dispositivos móviles de medición deben estar conectados a dispositivos Android (smartphones) a través de la interfaz Bluetooth.
Los smartphones deben tener instalado el software especial GS Ecotest. Para transmitir la información dosimétrica medida, los smartphones deben tener acceso a Internet. La tabla ofrece las especificaciones del sistema que incluye las unidades de detección de radiación gamma BDBG-09. Consulte las páginas de productos de otras unidades de detección para conocer sus especificaciones

Configuración del sistema

Para puntos de medición fijos:

Unidad de detección inteligente BDBG-09, BDBG-09S, BDBG-09 resistente al agua, BDBG -15S
Paneles de datos IT-09, IT-09T
Equipo informático para la cantidad de puntos de medición especificada por el usuario
Software cliente y servidor

Para dispositivos móviles:

Detectores inteligentes de radiación gamma UDKG-01 Gamma Sapiens
Dosímetros-radiómetros MKS-05 TERRA con canal Bluetooth
Smartphones (Android OS)
Software de servidor ServerGS
Software especial GS Ecotest

Método de transferencia de datos desde los puntos de control al servidor

Internet

Instrumento para medir la TDE de radiación gamma

Unidad de detección de radiación gamma BDBG-09

Rango de medición de TDE de radiación gamma

0.04 ... 10⁷ (0.04 – 10⁸ a petición) μSv/h

Límite del error relativo principal permisible en la medición de TDE de radiación gamma en calibración de ¹³⁷Cs con una probabilidad de confianza de 0.95

± (15+2/H*(10)) %, donde H*(10) es un valor numérico de la TDE medida equivalente a μSv/h

Rango de energía de la radiación gamma registrada

0.05 ... 3 MeV

Dependencia energética de las lecturas al medir la TDE de radiación gamma en el rango de energía de 0,05 MeV a 1,25 MeV

±25 %

Rango de tensión nominal de alimentación

220 VAC

Dimensiones de la unidad de detección sin elementos de montaje

170 x 60 x 60 mm
