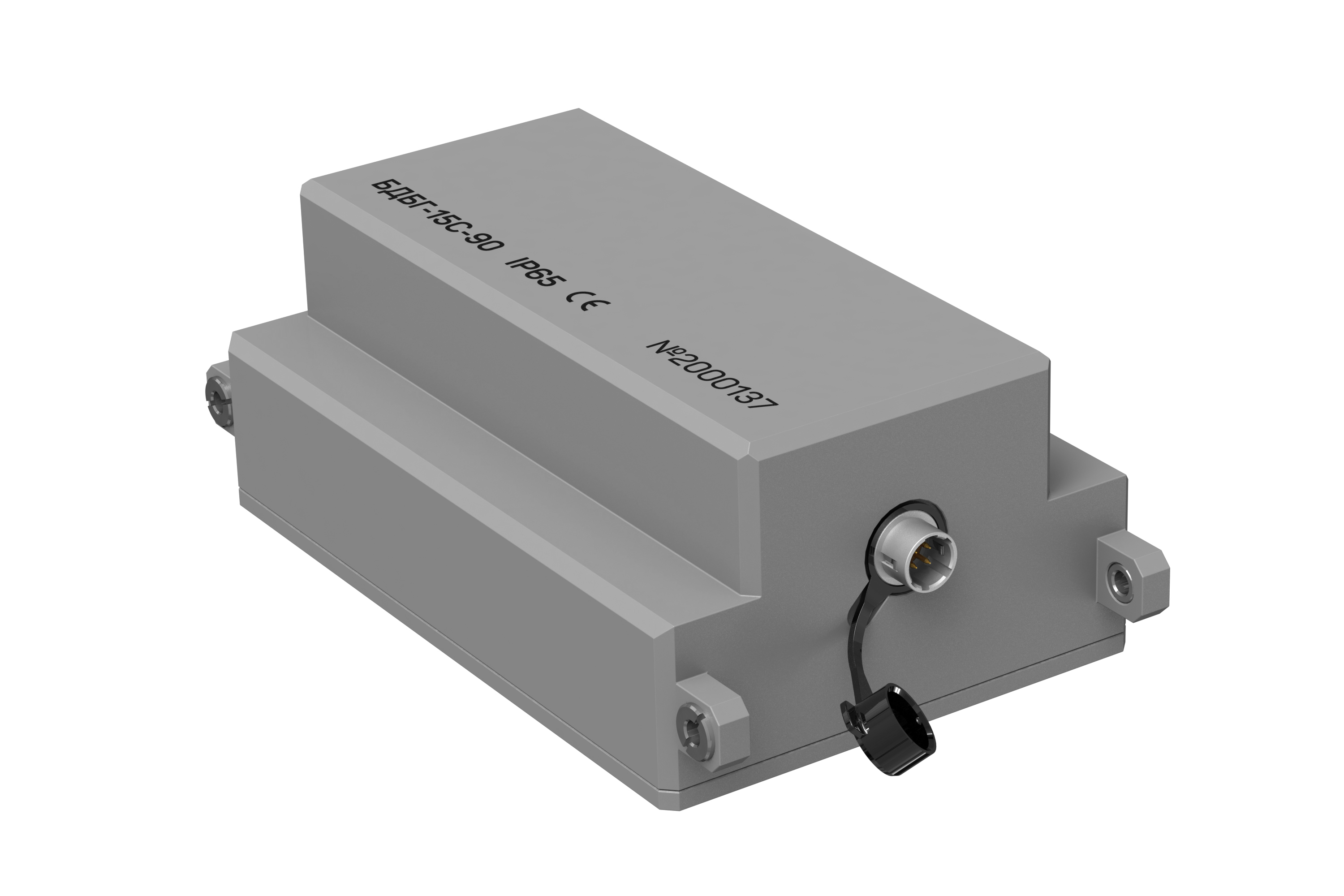

Unidad de Detección de Radiación Gamma
Grado de protección IP65
El BDBG-15S está diseñado para medir la tasa de dosis ambiental equivalente de radiación gamma en un amplio rango de valores. Adecuado para vehículos aéreos no tripulados, dispositivos robóticos móviles y sistemas automatizados de control de la radiación.
Medición de la tasa de dosis ambiental equivalente (TDE) de radiación gamma
Detector de centelleo CsI (Tl) con fotomultiplicador para mediciones en el rango de 0,01 μSv/h a 50 μSv/h (función espectro-dosis):
– 9 cm3 para BDBG-15S-09
– 23 cm3 para BDBG-15S-23
– 90 cm3 para BDBG-15S-90
Contador Geiger-Muller de energía compensada para mediciones en el rango de 50 μSv/h a 1 Sv/h (excepto BDBG-15S-90)
Alta sensibilidad sin importar el peso y las dimensiones mínimas
Capacidad de ampliar el rango de medición hasta 5 Sv/h ( a petición)
Disponibilidad del espectro de amplitud (1.024 canales)
Alta inmunidad mecánica
Sin efecto micrófono
| BDBG-15S-09 | BDBG-15S-23 | BDBG-15S-90 | |
| Rango de medición de TDE de la radiación gamma
a)detector de centelleo incorporado (canal de alta sensibilidad) b) contador Geiger-Muller incorporado (canal de baja sensibilidad) |
0.01 … 106 μSv/h
0.01 … 50 μSv/h
50 … 106 μSv/h
|
0.01 … 150 μSv/h
|
|
| Límite del error relativo principal permisible al medir la TDE de radiación gamma en la calibración de 137Cs con una probabilidad de confianza de 0,95, no mas de | 15 % | ||
| Sensibilidad del detector de centelleo a 137Cs por 1 μSv/h, no menos | 200 cps | 480 cps
|
1500 cps |
| Rango energético de la radiación gamma registrada | 0.05 … 3 MeV | ||
| Dependencia energética de los resultados de medición de la unidad de detección en la medición de TDE de radiación gamma en el rango de energía de 0,05 MeV a 1,25 MeV | ± 25 % | ||
| Tensión de alimentación de la unidad de detección desde una fuente de alimentación regulada externa | 7 … 32 V | ||
| Corriente útil de la unidad de detección para el rango total de TDE medida de radiación gamma, no más | 30 mА
|
30 mА
|
20 mА |
| Tiempo de ajuste del modo de funcionamiento y tiempo de medición de la unidad de detección, no mas de | 1 min | ||
| Lecturas inestables de la unidad de detección durante un funcionamiento continuo de 24 horas, no más de | 5 % | ||
| Límite del error relativo permisible complementario de la medición causado por el cambio de temperatura ambiente de menos 30 оС a +50 оС | 2 % por cada 10 оС de cambio de 20 оС | ||
| Interfaz | RS-485 or UART (Rx, Tx-3.3 V) | ||
| Rango térmico de operación | – 30 … + 50 оС | ||
| Dimensiones de la unidad de detección, no mas de | 103 × 57 × 29 mm | 140 × 70 × 38 mm | 140 × 80 × 50 mm |
| Peso de la unidad de detección sin elementos de montaje, no mas de | 0.25 kg
|
0.42 kg
|
0.76 kg |
