Software y Hardware Complex GeoRad

Diseñado para la construcción de laboratorios radiológicos y radioquímicos portátiles
Funciona con GoogleMaps y GoogleEarth
Resultados de medición georreferenciados
Los datos pueden transmitirse por canal de radio

Order Got a question?

Feedback

[recaptcha]

Descripción

El complejo de software y hardware puede fijarse en el vehículo y se utiliza para la construcción de laboratorios radiológicos y radioquímicos portátiles.

Consta de dos unidades de detección de radiación gamma BDBG-09, unidad de interfaz BI-09, antena GPS BULLET III TRIMBLE y software especializado. Se puede incluir un ordenador personal en el kit de entrega a petición del cliente.

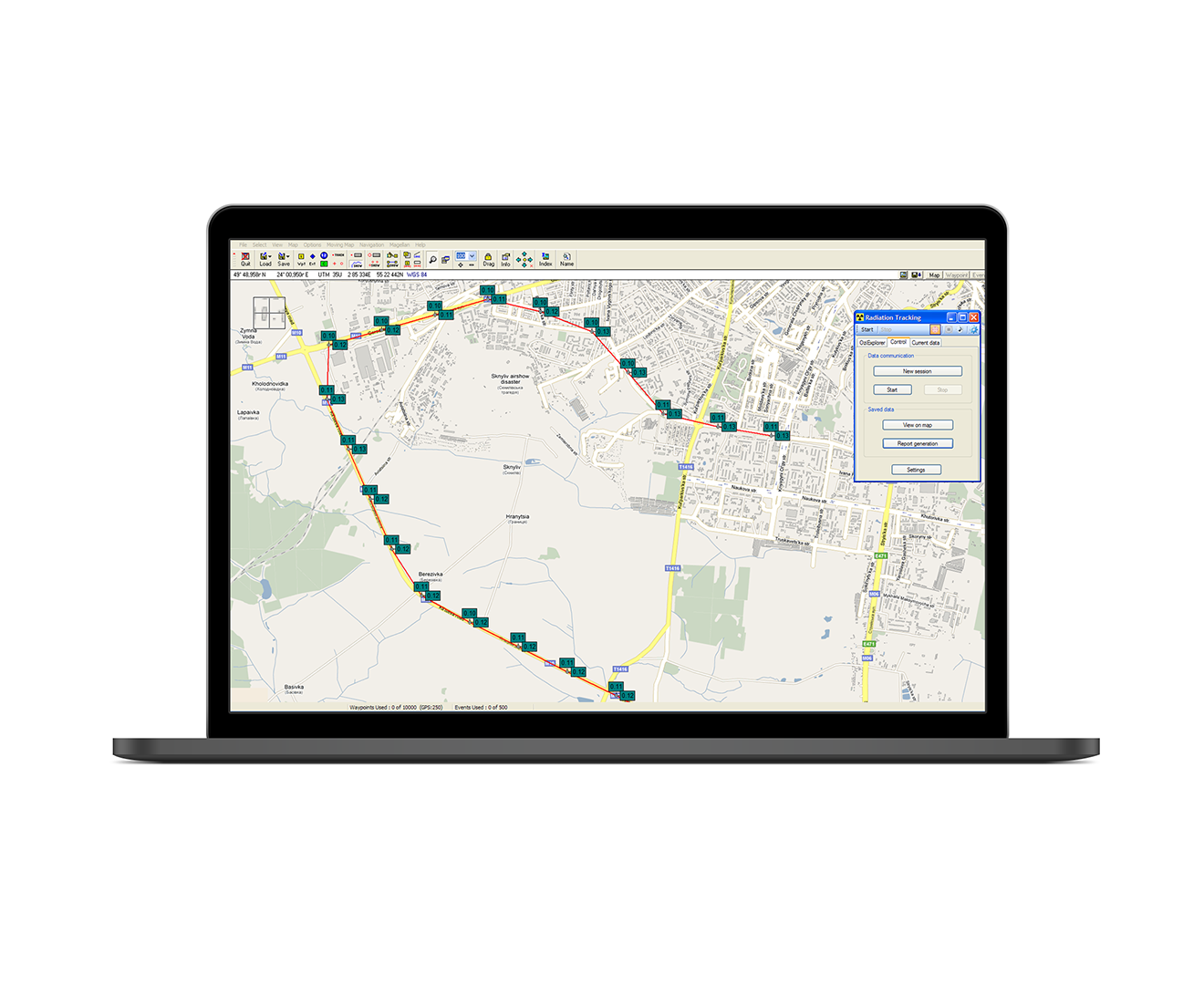

GeoRad está destinado a medir la tasa de dosis ambiental equivalente de radiación gamma y a recoger las coordenadas geográficas y la hora actual (de los satélites de navegación). Los resultados de las mediciones se muestran en un mapa geográfico en la pantalla del ordenador personal y pueden transmitirse por radio.

Aplicaciones

  • Medición de la tasa de dosis ambiental equivalente (DER) de radiación gamma y aceptación de las coordenadas geográficas y la hora actual de los satélites de navegación.

  • Visualización de los resultados de medición georreferenciados en el PC y archivo de estos datos.

  • Transferencia de los datos medidos a través de un canal de radio.

Características

  • Registra los resultados de la medición de TDE de la radiación gamma de cada canal, así como las coordenadas geográficas y el tiempo de medición en un intervalo de 500 ms.









  • Muestra y guarda los resultados de las mediciones en el PC como texto y como puntos de ruta con referencia a un mapa geográfico. Hay dos modos de visualización de la información: en intervalos de tiempo establecidos o cuando se desplaza para una distancia especificada.

  • Admite la configuración de dos niveles de umbral: nivel de umbral de advertencia y nivel de umbral de peligro relativos a cada canal de medición de TDE de radiación gamma.

  • Envía señales acústicas y cambia el color de indicación de la información en el monitor del PC cuando la TDE medida supera los niveles umbral establecidos.

  • Avisa de los fallos de las unidades de detección y de la unidad de interfaz con señales acústicas, mensajes en el monitor del PC y LED que se iluminan en la unidad de interfaz.

  • Funciona con mapas geográficos escaneados del Cliente, o con mapas electrónicos GoogleMaps, GoogleEarth, etc.

Especificaciones técnicas

Nombre              Unidad de medición             Valores normalizados según las especificaciones técnicas Número de canales de medición de TDE de radiación gamma                            2 Instrumento para medición de TDE de radiación gamma                BDBG-09 unidad de detección de            radiación gamma
Rango de medición de TDE de radiación gamma             μSv/h                0.04 … 107 Límite de error relativo principal permisible en la medición de TDE de radiación gamma cuando se calibra a 137Cs con una probabilidad de confianza de 0.95             %            ±(15+2/H*(10)), donde H*(10) es un valor numérico de TDE medida equivalente a μSv/h Rango energético de la radiación gamma registrada           MeV                0.05 … 3.00
Dependencia energética de los resultados de medición durante la medición de TDE de radiación gamma en el rango de energía de 0.05 MeV  a 1.25 MeV   %                ±25 Sistema de navegación                 GPS Receptor de navegación EB-500 TRANSYSTEM INC
Error cuadrático medio máximo de determinación de la ubicación                m            < 50 Tiempo de arranque “en frío”    s              35 Tiempo de arranque en «caliente»          s              1.5
Rango de tensión nominal de alimentación*   V             9 … 36 Corriente de alimentación *, no más de                 mA         100 * Para todos los componentes de SHC excepto PC y adaptador de corriente de PC.



*For all component parts of SHC apart from PC and PC power adapter.

Delivery Kit

  • dos unidades de detección de radiación gamma BDBG-09;
  • unidad de interfaz BI-09;
  • antena GPS BULLET III TRIMBLE;
  • Ordenador personal puede incluirse en el kit de entrega a petición del cliente.
