Dosímetro-radiómetro multifuncional
Número de Inventario de la OTAN (NSN) 6665 12 408 7282 (para el modelo SVGps)
Medición de radiación alfa, beta, gamma y de rayos X

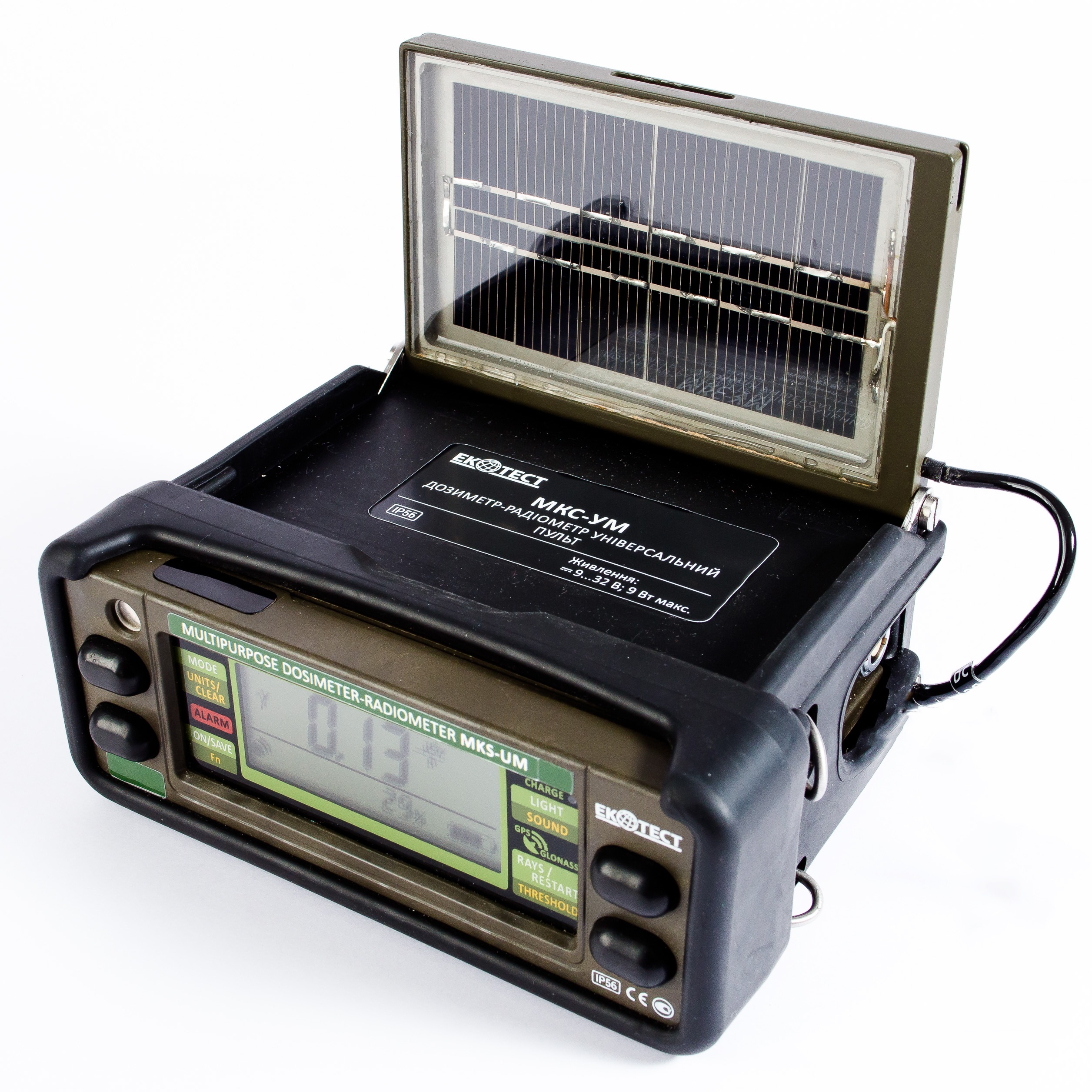

Panel solar, receptor GPS integrado
Amplio rango de temperaturas de operación de menos 30 °C a + 55 °C
Resistencia de la pantalla a temperaturas de + 95 °C
Cumple con las normas MIL-STD-810G, MIL-STD-461F
Cumple con las normas ІЕС 60846, ІЕС 60325

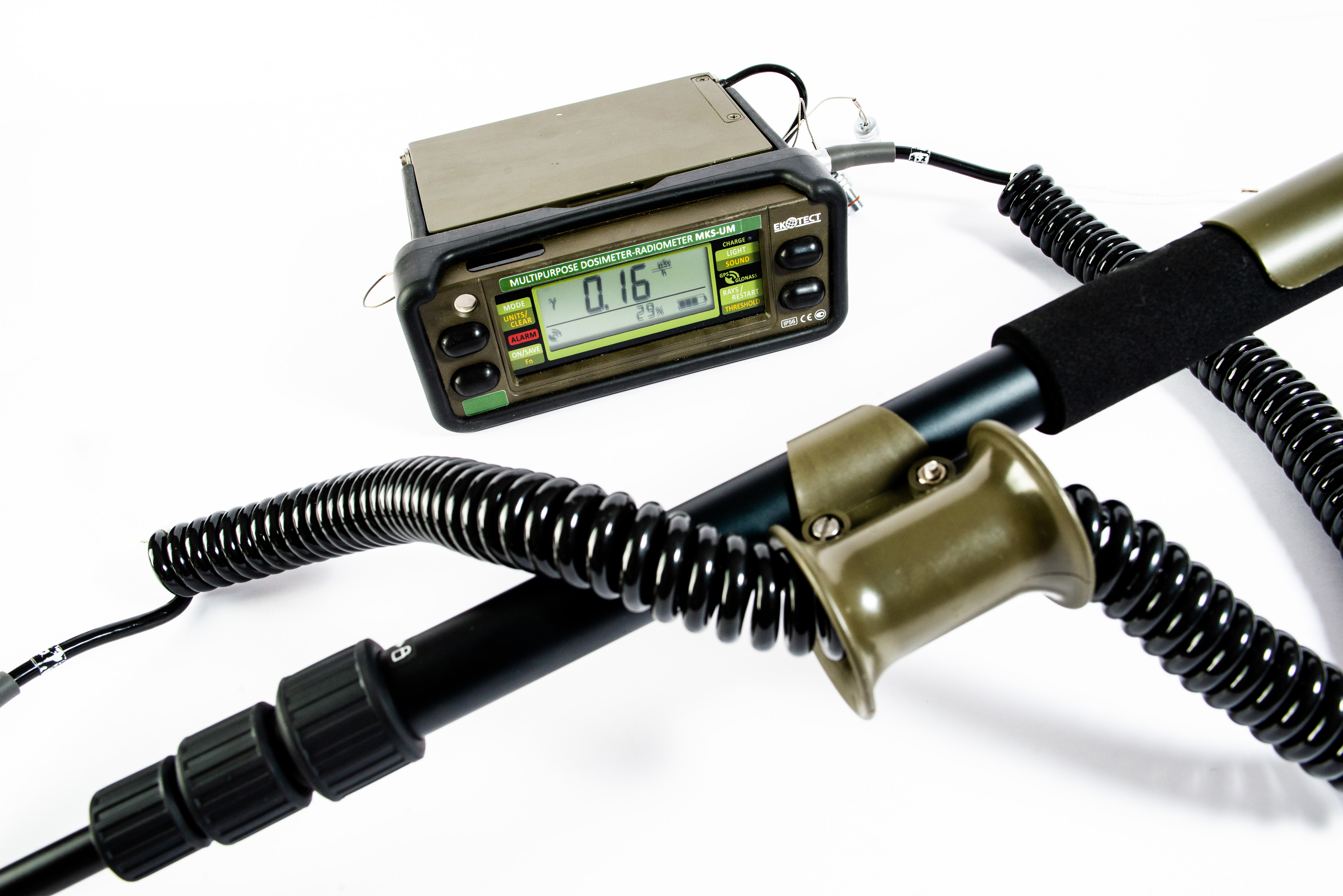

MKS-UM es un equipo de reconocimiento de radiación de amplio rango en el entorno de campo, que mide la radiación alfa, beta, gamma y de rayos X. La dosis de radiación gamma se mide desde el fondo hasta los niveles de emergencia. Alta protección y una carcasa dura permiten utilizar el equipo en condiciones climáticas adversas y polvorientas.
Medición de tasa de dosis ambiental equivalente (TDE) de radiación gamma y de rayos X
Medición de dosis ambiental equivalente (DE) de radiación gamma y de rayos X
Medición de la densidad superficial del flujo de partículas beta y de la actividad superficial de partículas beta
Medición de la densidad superficial del flujo de partículas alfa y de la actividad superficial de partículas alfa
Medición del tiempo de acumulación de la radiación gamma y de rayos X
Archivo de resultados de medición con georreferenciación
Contadores Geiger-Muller de descarga gaseosa sin retorno de respuesta de recuento
Detector de silicio para la radiación beta
Posibilidad de medir la tasa de dosis ambiental equivalente (TDE) de radiación gamma con el detector incorporado en la unidad de control
Selección automática de intervalos y rangos de medición
Señalización acústica de cada partícula gamma o beta registrada
Retroiluminación de la pantalla y los botones de control en la oscuridad
Fácil de usar incluso con protección personal – guantes de goma
Recarga de la batería de iones de litio con el cargador incorporado desde :
– panel solar
– batería de coche de 12 V
– red industrial 220 V/50 Hz
Indicación multinivel de descarga de la batería
Indicador analógico de la intensidad de radiación
IP56 de la unidad de control e IP57 de las unidades de detección
Registro de hasta 1.500 resultados de medición con georreferenciación en la memoria no volátil a través del adaptador USB/IrDA al PC (receptor GPS integrado)
Visualización de los resultados registrados en la pantalla

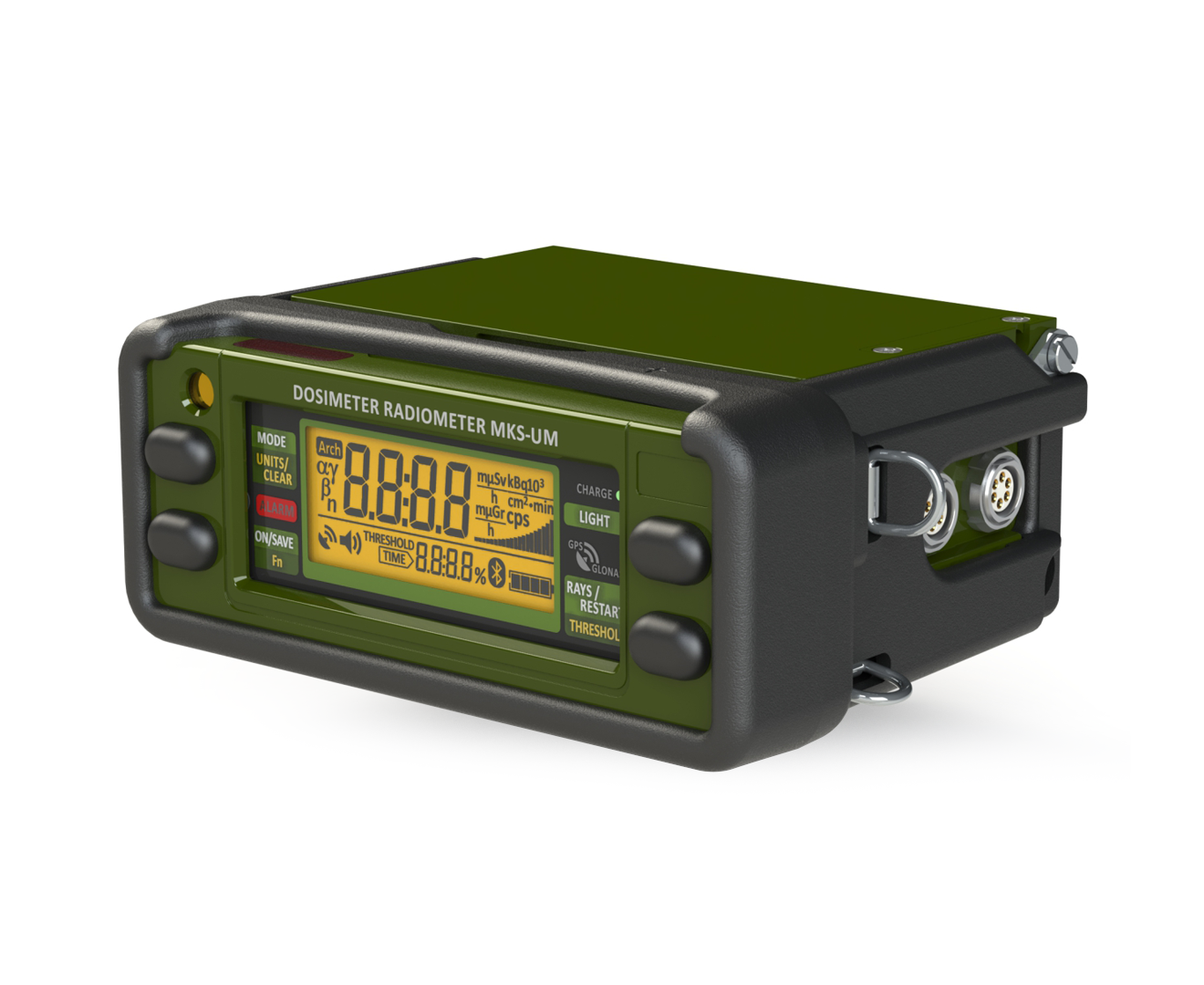

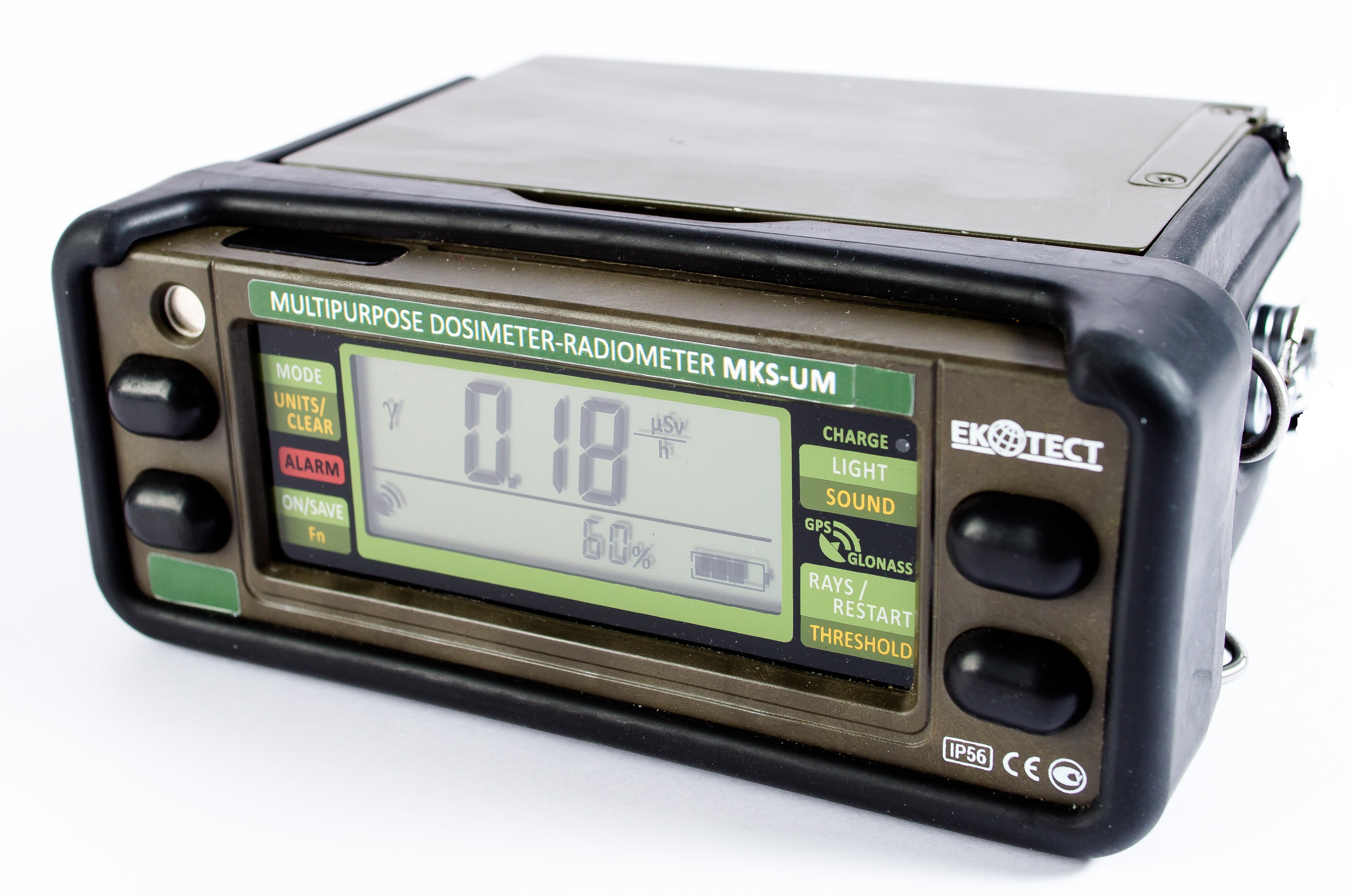

| Especificaciones de la unidad de control del dosímetro-radiómetro MKS-UM | ||||||||
|---|---|---|---|---|---|---|---|---|
| Rango de medición de TDE de la radiación ionizante fotónica | 10-1 … 106 μSv/h | |||||||
| Rango de indicación de la tasa de recuento de impulsos desde el detector de radiación gamma | 0 … 9 999 cps | |||||||
| Rango de medición de DE de la radiación ionizante fotónica | 0.001 … 9 999 mSv | |||||||
| Límite del error relativo principal permisible al medir la TDE en la calibración de 137Cs con una probabilidad de confianza de 0.95 | (15+2/H*(10)) %, donde H*(10) es una cantidad adimensional, que es igual numéricamente al valor de TDE medida en μSv/h | |||||||
| Límite del error relativo principal permisible al medir la DE en la calibración de 137Cs con una probabilidad de confianza de 0.95 | 15 % | |||||||
| Rango de energía de la radiación fotónica ionizante registrada | 0.05 … 3 MeV | |||||||
| Dependencia energética durante la medición de TDE y DE de radiación ionizante fotónica en el rango de energía de 0,05 MeV a 1,25 MeV, con respecto a la energía de 0,662 MeV, no más | ± 30 % | |||||||
| Rango de medición del tiempo de acumulación de DE | 1 min … 9 999 hrs | |||||||
| Precisión de la medición del tiempo de acumulación de DE durante 24 horas | ± 1 min | |||||||
| Tensión nominal de alimentación del dosímetro desde la batería de iones de litio (4 000 mAh) | 3.7 V | |||||||
| Límite del error relativo permisible adicional durante la medición causado por la desviación de la tensión de alimentación del valor nominal en el rango de tensión de 3,4 a 4,2 V, para todas las magnitudes físicas medidas, no más de | 5 % | |||||||
| Límite del error relativо permisible adicional durante la medición causado por una desviación de la temperatura ambiente de 20 °C en el rango de temperatura de menos 30 °C a + 55 °C. | 5 % por cada 10 ос de desviación de 20 ос | |||||||
| Tiempo de ajuste del modo de funcionamiento mientras la unidad de control está expuesta a la radiación ionizante fotónica con TDE igual a 5 µSv/h, no más | 5 min | |||||||
| Tiempo de funcionamiento continuo del dosímetro alimentado por una batería de iones de litio totalmente cargada de 4 000 mAh de capacidad en condiciones climáticas normales
– con un fondo gamma de hasta 0,5 µSv/h cuando las sondas ABG/BG están desconectadas y la retroiluminación de la pantalla y el receptor GPS están apagados, no menos – con un fondo gamma de hasta 0,5 µSv/h cuando las sondas ABG/BG están desconectadas y la retroiluminación de la pantalla y el receptor GPS están encendidos, no menos – cuando la sonda ABG o BG está conectada en el modo de medición de cualquier tipo de radiación, la retroiluminación de la pantalla y el receptor GPS están apagados, no menos – cuando la sonda ABG o BG está conectada en el modo de medición de cualquier tipo de radiación, la retroiluminación de la pantalla y el receptor GPS están encendidos, no menos. |
1 200 hrs
70 hrs
300 hrs
50 hrs |
|||||||
| Lecturas inestables del dosímetro durante 8 horas de medi-ción de TDE de funcionamiento continuo, no más | 5 % | |||||||
| Dimensiones de la unidad de control (en carcasa dura con panel solar), no más de | 166 × 70 × 132 mm | |||||||
| Peso de la unidad de control, no más de | 0.75 kg | |||||||
| Peso de la unidad de control (en carcasa dura con panel solar), no más de | 1.3 kg | |||||||

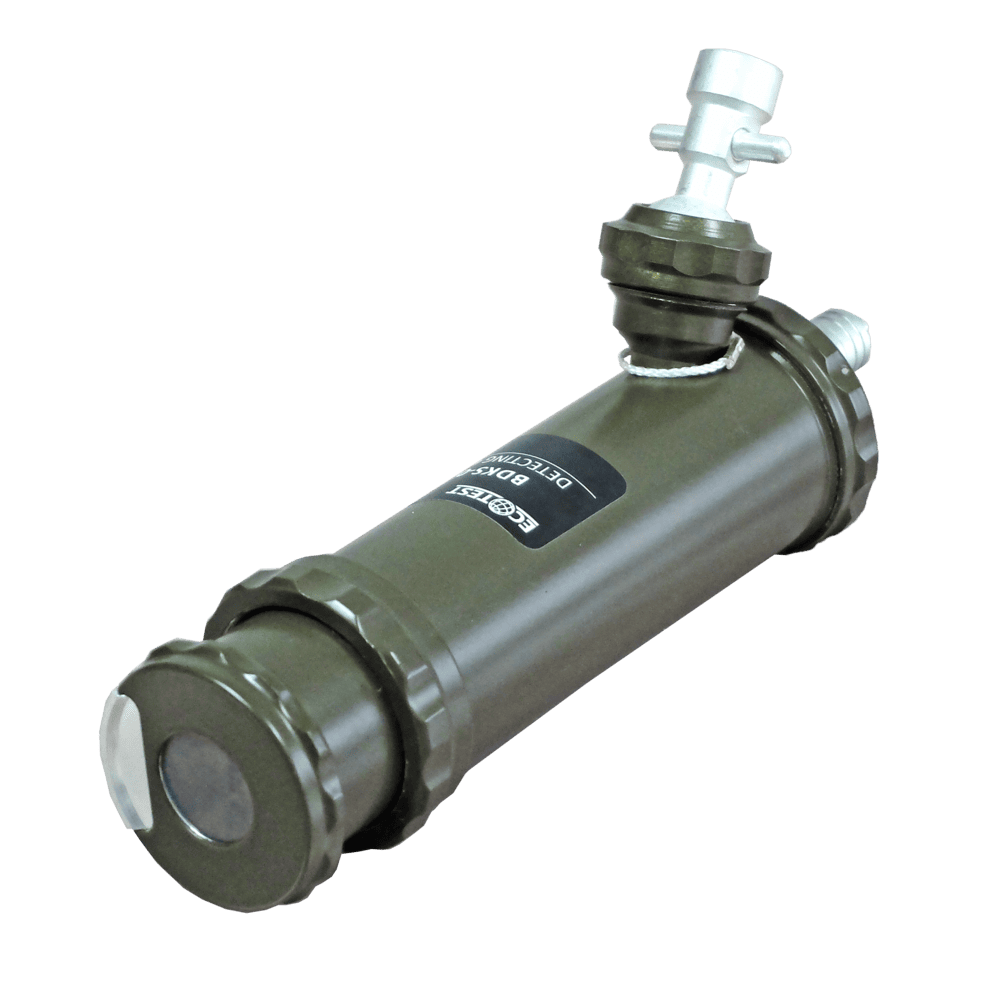

| Especificaciones de la unidad combinada de detección de radiación gamma y beta BDKS-01 (Sonda BG) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Rango de medición de TDE de la radiación ionizante fotónica | 10-1 … 107 μSv/h | |||||||
| Rango de indicación de la tasa de recuento de impulsos desde el detector de radiación gamma | 0 … 9 999 cps | |||||||
| Límite del error relativo principal permisible durante la medición de TDE de la radiación ionizante fotónica en la calibración de 137Cs con una probabilidad de confianza de 0.95 | (15+2/H*(10)) %, donde H*(10) es una cantidad adimensional, que es igual numéricamente al valor de TDE medida en μSv/h | |||||||
| Rango de energía de la radiación fotónica ionizante registrada | 0.05 … 3 MeV | |||||||
| Límite del error relativo permisible adicional en la medición de TDE de la radiación ionizante fotónica causado por una desviación de la temperatura ambiente de 20 ос en el rango de variación de -30 ос a + 55 ос | 5 % por cada 10 ос de desviación de 20 ос | |||||||
| Tiempo de ajuste del modo de funcionamiento mientras la sonda BG está expuesta a la radiacion ionizante fotónica con TDE igual a 5 µSv/h, no más | 1 min | |||||||
| Tiempo de ajuste del modo de funcionamiento cuando se mide la densidad superficial del flujo de partículas beta y la actividad superficial de radionucleidos emisores beta, no más de | 1 min | |||||||
| Rango de medición de la densidad superficial del flujo de partículas beta | 10 … 200 000 part./(cm²·min) | |||||||
| Rango de medición de la actividad superficial de los radionucleidos emisores beta | 0.5 … 9 000 Bq/cm² para fuentes de tipo С0 (90Sr/90Y) (la eficiencia de las fuentes de tipo C0 es de 0.377) | |||||||
| Rango de indicación de la tasa de recuento de impulsos desde el detector de radiación beta | 0 … 9 999 cps | |||||||
| Rango energético de la radiación beta registrada | 0.3 … 3 MeV | |||||||
| Límite del error relativo principal permisible durante la medición de la densidad superficial del flujo de partículas beta en el rango de 10 part./(cm²·min) a 200 000 part./(cm²·min) en la calibración de 90Sr/90Y con una probabilidad de confianza de 0.95 | (20+200/Fβ) %, donde Fβ es una cantidad adimensional, numéricamente igual al valor de la densidad superficial del flujo de partículas beta, medida en part./(cm²·min) | |||||||
| Límite del error relativo principal permisible durante la medición de la actividad superficial de radionucleidos emisores beta en el rango de 0.5 Bq/cm² a 9 000 Bq/cm² en la calibración de 90Sr/90Y con una probabilidad de confianza de 0.95 desde fuente de tipo CO | (20+10/Аβ) %, donde Аβ es una cantidad adimensional, numéricamente igual al valor de la actividad superficial de radionucleidos emisores beta, medida en Bq/cm² | |||||||
| Área de sensibilidad del detector | 1 cm² | |||||||
| Eficiencia de registro de partículas beta, no menos
– para el isótopo 14С – para el isótopo 204Tl – para el isótopo 90Sr/90Y |
– – 0.25 |
|||||||
| Límite del error relativo permisible adicional durante la medición de la densidad superficial del flujo de partículas beta y la actividad superficial de radionucleidos emisores beta, causado por el cambio de la temperatura ambiente de menos 30 ос a + 55 ос | 5 % por cada 10 ос de cambio de 20 ос | |||||||
| Lecturas inestables durante la medición de todas las magnitudes físicas para un funcionamiento continuo de 8 horas, no más | 5 % | |||||||
| Dimensiones de la sonda BG, no más | Æ47 × 96 × 176 mm | |||||||
| Peso de la sonda BG, no más | 0.3 kg | |||||||

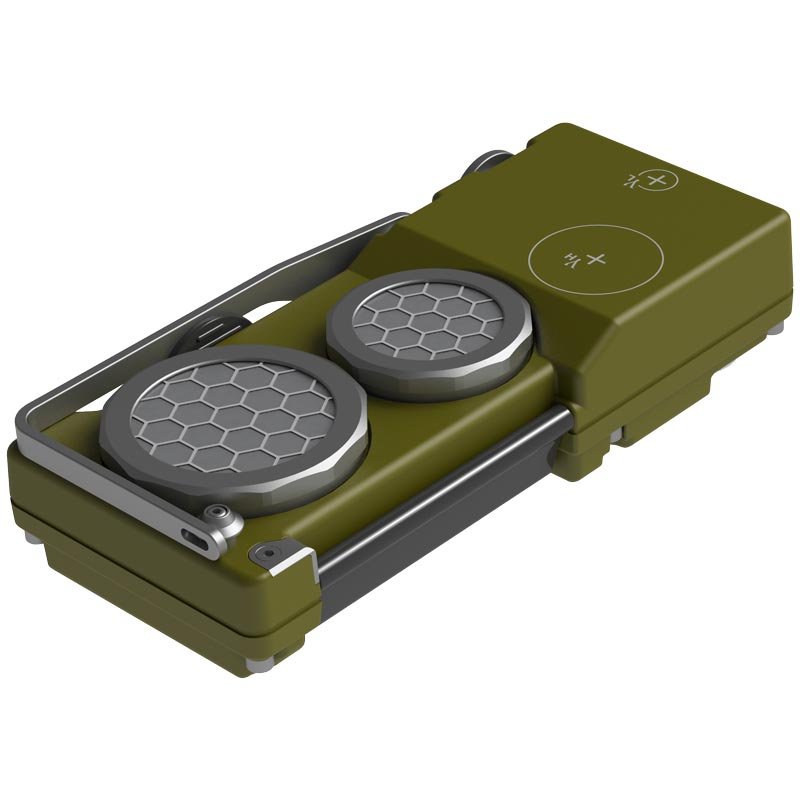

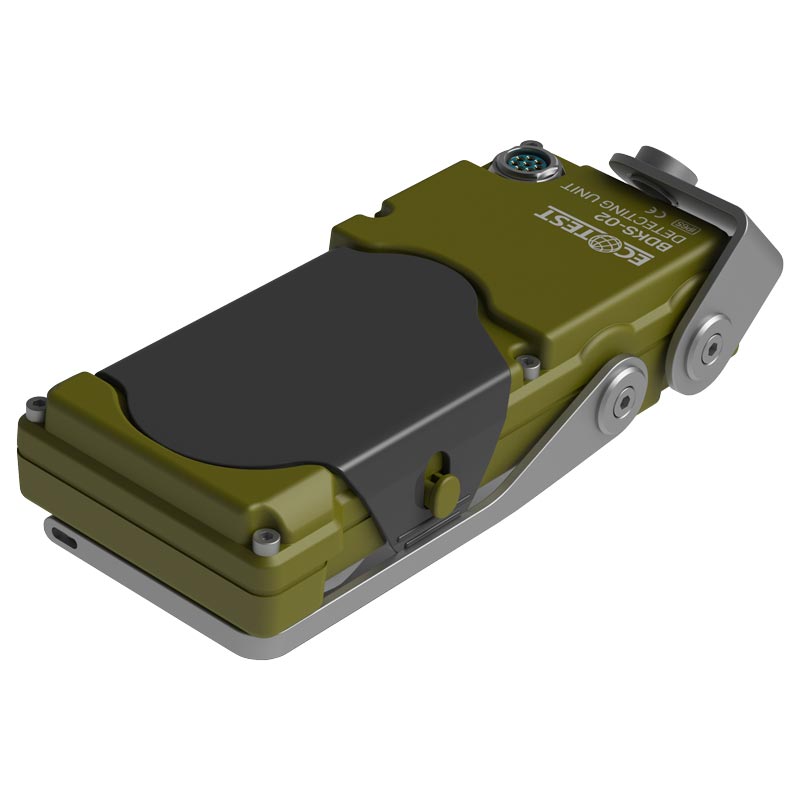

| Especificaciones de la unidad de detección combinada de radiación alfa, beta y gamma BDKS-02 (Sonda ABG) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Rango de medición de TDE de la radiación ionizante fotónica | 10-1 … 2·106 μSv/h | |||||||
| Rango de indicación de la tasa de recuento de impulsos desde el detector de la radiación ionizante fotónica | 0 … 9 999 cps | |||||||
| Límite del error relativo principal permisible durante la medición de TDE de la radiación ionizante fotónica en la calibración de 137Cs con una probabilidad de confianza de 0.95 | (15+2/H*(10)) %, donde H*(10) es una cantidad adimensional, que es igual numéricamente al valor de TDE medida en μSv/h | |||||||
| Rango de energía de la radiación fotónica ionizante detectada | 0.05 … 3 MeV | |||||||
| Límite del error relativo permisible adicional durante la medición de TDE de la radiación ionizante fotónica causada por la desviación de la temperatura ambiente de 20 ос en el rango de variación de la temperatura de menos 30 ос a + 55 ос | 5 % por cada 10 ос de desviación de 20 ос | |||||||
| Tiempo de ajuste del modo de funcionamiento mientras la sonda ABG está expuesta a la radiación ionizante fotónica con TDE igual a 5 µSv/h, no mas | 1 min | |||||||
| Tiempo de ajuste del modo de funcionamiento cuando se mide la densidad superficial del flujo de partículas beta y la actividad superficial de radionucleidos emisores beta, no más de | 1 min | |||||||
| Rango de medición de la densidad superficial del flujo de partículas beta | 10 … 300 000 part./(cm²·min) | |||||||
| Rango de medición de la actividad superficial de radionucleidos emisores beta | 0.5 … 13 500 Bq/cm²
para fuentes de tipo С0 (90Sr/90Y) (la eficiencia de las fuentes de tipo C0 es de 0.377) |
|||||||
| Rango de indicación de la tasa de recuento de impulsos desde el detector de radiación beta | 0 … 9 999 cps | |||||||
| Rango de energía de las partículas beta detectadas | 0.15 … 3 MeV | |||||||
| Límite del error relativo principal permisible durante la medición de la densidad superficial del flujo de partículas beta en el rango de 10 a 300 000 part./(cm²·min) en la calibración de 90Sr/90Y con una probabilidad de confianza de 0.95 | (20+200/Fβ) %, donde Fβ es una cantidad adimensional, numéricamente igual al valor de la densidad superficial del flujo de partículas beta, medida en part./(cm²·min) | |||||||
| Límite del error relativo principal permisible durante la medición de la actividad superficial de radionucleidos emisores beta en el rango de 0.5 a 13 500 Bq/cm² en la calibración de 90Sr/90Y con una probabilidad de confianza de 0.95 desde la fuente estándar de tipo CO | (20+10/Аβ) %, donde Аβ es una cantidad adimensional, numéricamente igual al valor de la actividad superficial de radionucleidos emisores beta, medida en Bq/cm² | |||||||
| Área de sensibilidad del detector | 7 cm² | |||||||
| Eficiencia de detección de partículas beta, no menos
– para el isótopo 14С – para el isótopo 204Tl – para el isótopo 90Sr/90Y |
–
– 0.4 |
|||||||
| Límite del error relativo permisible adicional durante la medición de la densidad superficial del flujo de partículas beta y la actividad superficial de radionucleidos emisores beta causada por la variación de la temperatura ambiente de menos 30 ос a + 55 ос | ± 5 % por cada 10 ос de desviación de 20 ос | |||||||
| Rango de medición de la densidad superficial del flujo de partículas alfa | 10 … 300 000 part./(cm²·min) | |||||||
| Rango de medición de la actividad superficial de los radionucleidos emisores alfa | 0.5 … 10 000 Bq/cm²
para fuentes de tipo П9 (239Pu) (la eficiencia de las fuentes de tipo П9 es de 0.490) |
|||||||
| Rango de energía de las partículas alfa detectadas | 4 … 8 MeV | |||||||
| Rango de indicación de la tasa de recuento de impulsos desde el detector de radiación alfa | 0 … 9 999 cps | |||||||
| Límite del error relativo principal permisible durante la medición de la densidad superficial del flujo de partículas alfa en el rango de 10 a 300 000 part./(cm²·min) en la calibración de 239Pu con una probabilidad de confianza de 0.95 | (15+300/Fα) %, donde Fα es una cantidad adimensional, numéricamente igual al valor de la densidad superficial del flujo de partículas alfa, medida en part./(cm²·min) | |||||||
| Límite del error relativo principal permisible durante la medición de la actividad superficial de radionucleidos emisores alfa en el rango de 0.5 a 10 000 Bq/cm2 en la calibración de 239Pu con una probabilidad de confianza de 0.95 desde la fuente estándar de tipo П9 | (15+15/Аα) %, donde Аα es una cantidad adimensional, numéricamente igual al valor de la actividad superficial de radionucleidos emisores alfa, medida en Bq/cm² | |||||||
| Área de sensibilidad del detector | 15 cm² | |||||||
| Eficiencia de detección de partículas alfa del isótopo 239Pu, no menos | 0.06 | |||||||
| Límite del error relativo permisible adicional durante la medición de la densidad superficial del flujo de partículas alfa y la actividad superficial de radionucleidos emisores alfa causada por la variación de la temperatura ambiente de menos 30 ос a + 55 ос | 5 % por cada 10 ос de desviación de 20 ос | |||||||
| Tiempo de ajuste del modo de funcionamiento cuando se mide la densidad del flujo de partículas alfa y la actividad superficial de radionucleidos emisores alfa, no más | 1 min | |||||||
| Lecturas inestables durante la medición de todas las magnitudes físicas durante un funcionamiento continuo de 8 horas, no más | 5 % | |||||||

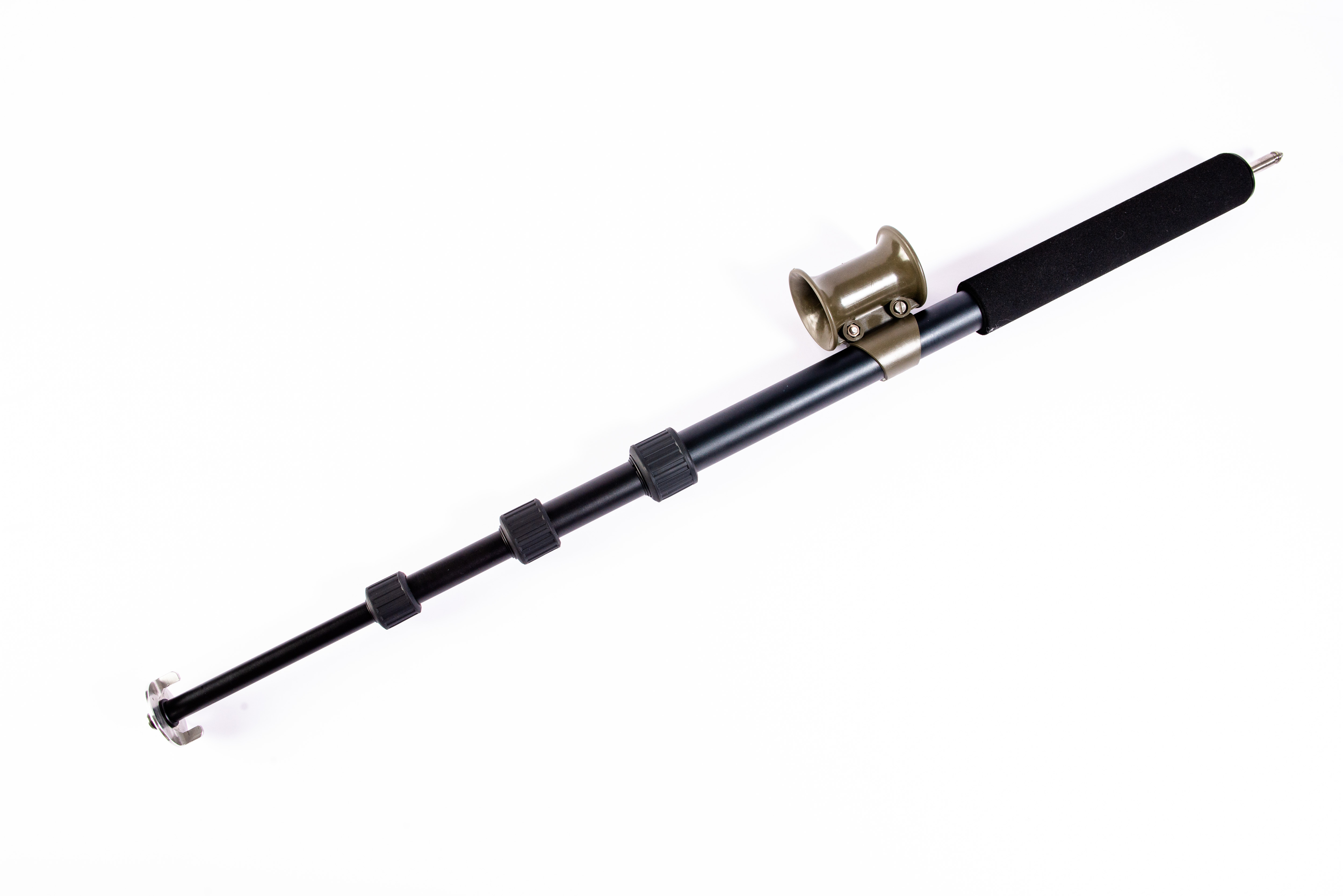

| Dimensiones de la sonda ABG, excluyendo las dimensiones del soporte giratorio para el montaje en la barra telescópica, no más | 74 × 165 × 35 mm | |||||||
| Peso de la sonda ABG, no más | 0.7 kg | |||||||
