Radiómetro-dosímetro de radiación alfa, beta y gamma RKS-01

  • Medición selectiva de la radiación alfa, beta, gamma y de rayos X
  • Funciona con barra telescópica
  • Conexión al PC mediante Bluetooth
  • Carcasa resistente al polvo y al agua IP54
Order Got a question?

Feedback

[recaptcha]
  • Descripción
  • Descripción
  • Descripción
  • Descripción
  • Descripción
  • Descripción

Descripción

Dispositivo de búsqueda compacto con barra telescópica para la detección y localización rápidas de fuentes de radiación alfa, beta, gamma y de rayos X

Aplicaciones

  • Medición de tasa de dosis ambiental equivalente (TDE) de radiación gamma y de rayos X ( radiación ionizante fotónica)

  • Medición de densidad superficial del flujo de partículas beta

  • Medición de actividad superficial de radionucleidos beta

  • Medición de densidad superficial del flujo de partículas alfa

  • Medición de actividad superficial de radionucleidos alfa

  • • Indicación de la velocidad de recuento de impulsos desde el detector de radiación alpha-beta-gamma

Características

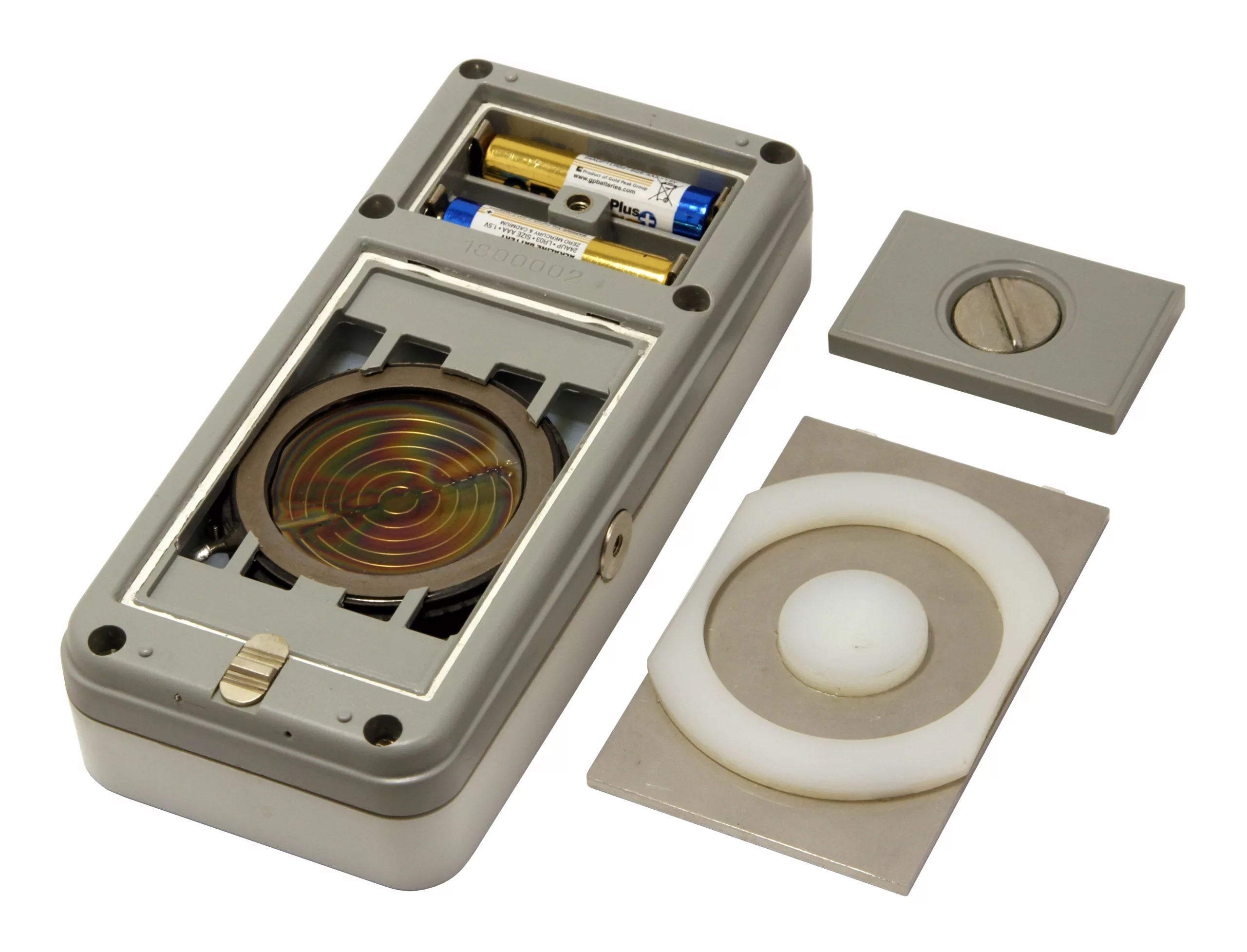

  • Contador Geiger-Müller sensible a alfa-beta-gamma con ventana de mica

  • Filtro compensador de energía, que permite obtener una dependencia energética fiable de las lecturas del radiómetro al medir la radiación ionizante fotónica en el rango de energía de 12 KeV a 3 MeV

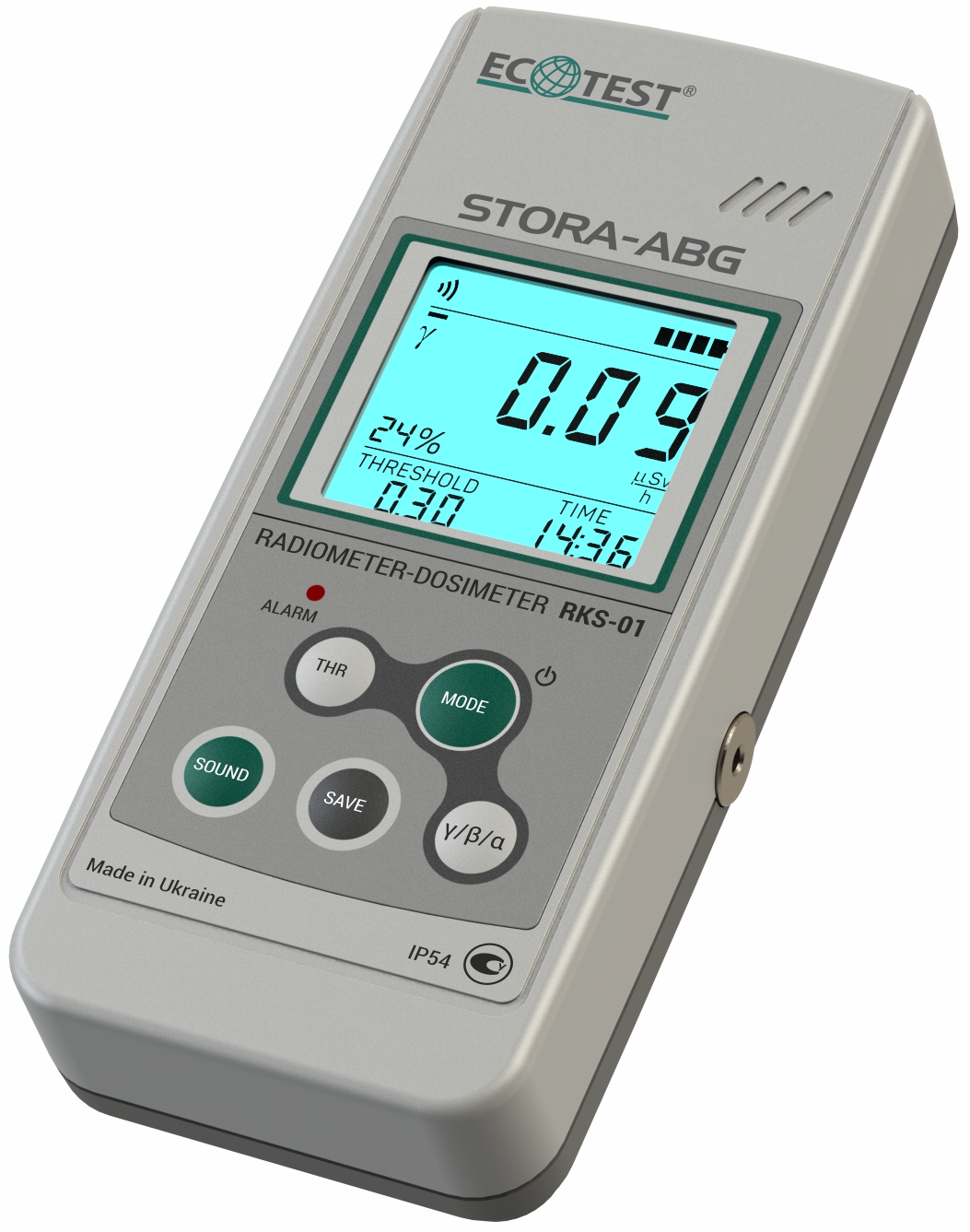

  • Gran pantalla con retroiluminación luminiscente, que permite la visualización simultánea de unidades de medida, errores de medida, nivel de umbral, tiempo real; y un indicador analógico de intensidad de radiación instantánea

  • Posibilidad de realizar mediciones con un error preestablecido

  • Evaluación rápida del fondo gamma en 10 segundos

  • Sustracción automática del componente de radiación gamma al medir parámetros de radiación beta

  • Sustracción automática de componentes de radiación gamma y beta al medir parámetros de radiación alfa

  • Programación de los niveles umbrales de activación de alarma para cada parámetro de radiación medido

  • Selección automática de intervalos y rangos de medición

  • Señal acústica de cada evento gamma, partícula alfa o beta registrados con posibilidad de su desactivación

  • Alarma acústica de dos tonos cuando se superan los umbrales programados

  • Almacenamiento de hasta 1.000 resultados de medición en una memoria no volátil

  • Visualización en el indicador de los resultados de medición previamente registrados en la memoria no volátil, así como transferencia de esta información a un ordenador personal a través de Bluetooth

  • Indicación de cuatro niveles de descarga de la batería

  • Nuevo software se ha desarrollado para trabajar con el dispositivo

  • • El software se utiliza para:
    – leer los resultados de medición de la memoria del dosímetro en el PC como protocolo de medición del dosímetro
    – ver los resultados de la medición en la pantalla del PC, preparar e imprimir el informe, guardar los resultados de la medición en un archivo sin cambios o como informe para su uso posterior

Especificaciones Técnicas



Rango de medición de TDE de la radiación ionizante fotónica 0.1 … 100 000 μSv/h
Rango de indicación de TDE de la radiación ionizante fotónica 0.01 … 100 000 μSv/h
Límite de error relativo principal permisible al medir la TDE de la radiación ionizante fotónica en la calibración de 137Cs con una probabilidad de confianza de 0.95 (15+2/М) %,

donde M es un valor adimensional, igual al valor numérico de TDE medida en μSv/h

Rango energético de la radiación ionizante fotónica registrada 0.012 … 3 МеV
Dependencia energética de las lecturas del radiómetro al medir la TDE de la radiación ionizante fotónica relativa a 0.662 MeV (137Cs)

– en el rango de energía de 0.012 a 0.04 MeV, no más de

– en el rango de energía de 0.04 a 1.25 MeV, no más de







± 35 %

± 25 %

Rango de medición de la densidad superficial del flujo de partículas beta 5 … 999 999 part./(cm2×min)
Rango de indicación de la densidad superficial del flujo de partículas beta 1 … 999 999 part./(cm2×min)
Rango de medición de la actividad superficial de los radionucleidos emisores beta 0.22 … 9 999 Bq/cm2

para fuentes de tipo С0 (90Sr/90Y)

(la eficiencia de las fuentes de tipo С0 es de 0.377)

Rango de indicación de la actividad superficial de los radionucleidos emisores beta 0.01 … 9 999 Bq/cm2
Límite de error relativo principal permisible  al medir la densidad superficial del flujo de partículas beta en el rango de 5 part./(cm2×min)  a 999 999 part./(cm2×min) en la calibración de  90Sr/90Y con una probabilidad de confianza de 0.95 (20+150/F) %,

donde F es un valor adimensional, igual al valor numérico de densidad superficial del flujo de partículas beta medida en part./(cm2×min)



Límite de error relativo principal permisible  al medir la actividad superficial de radionucleidos emisores beta en el rango de 0.22 Bq/cm2 a 9 999 Bq/cm2 y en la calibración de  90Sr/90Y con una probabilidad de confianza de  0.95 desde fuente de tipo С0 (20+10/А) %,

donde А es un valor adimensional, igual al valor numérico de actividad superficial de radionucleidos emisores beta medida en Bq/cm2

Rango energético de partículas beta registradas 0.15 … 3 MeV
Rango de medición de la densidad superficial del flujo de partículas alfa 5 … 999 999 part./(cm2×min)
Rango de indicación de la densidad superficial del flujo de partículas alfa 1 … 999 999 part./(cm2×min)
Rango de medición de la actividad superficial de los radionucleidos emisores beta 0.2 … 9 999 Bq/cm2

para fuentes de tipo П9 (239Pu)

(la eficiencia de las fuentes de tipo П9 es de 0.490)

Rango de indicación de la actividad superficial de los radionucleidos emisores alfa 0.01 … 9 999 Bq/cm2
Rango de indicación de tasa de recuento de impulsos desde el contador de radiación alfa, beta, gamma 0.001 … 9 999 cps
Límite de error relativo principal permisible  al medir la densidad superficial del flujo de partículas alfa en el rango de 5 part./(cm2×min) a  999 999 part./(cm2×min) y en la calibración de  239Pu con una  probabilidad de confianza de 0.95 (20+150/F) %,

donde F es un valor adimensional, igual al valor numérico de densidad superficial del flujo de particulas alfa medida en part./(cm2×min)

Límite de error relativo principal permisible  al medir la actividad superficial de radionucleidos emisores alfa en el rango de 0.2 Bq/cm2 a 9 999 Bq/cm2 y en la calibración de 239Pu con una probabilidad de confianza de 0.95 a partir de fuente de tipo П9 (20+10/А) %,

donde A es un valor adimensional, igual al valor numérico de actividad superficial de radionucleidos emisores alfa medida en Bq/cm2

Área de ventana 13.8 сm2
Sensibilidad típica a la radiación ionizante fotónica con energía de 0.662 MeV (137Cs) 4.5 cps/(μSv/h)
Tiempo de ajuste del modo de funcionamiento del radiómetro, no más de 1 min
Tiempo de funcionamiento continuo del radiómetro alimentado por una batería nueva de dos pilas galvánicas AAA de 1 200 mAh en condiciones normales y con un fondo gamma no superior a 0,5 μSv/h, con el sondeo de los cuantos gamma registrados y la retroiluminación de la escala apagados, no inferior a. 2 000 h
Tensión nominal de alimentación 3 V
Límite de error relativo permisible adicional al medir la TDE de la radiación ionizante fotónica, la densidad superficial  del flujo de partículas beta y la densidad superficial del flujo de partículas alfa en el rango de tensión de alimentación de 2.4 V a 3.2 V ± 5 %
Límite de error relativo permisible adicional al medir la TDE de la radiación ionizante fotónica, la densidad superficial del flujo de partículas beta y la densidad superficial del flujo de partículas alfa causados por cambios de la temperatura ambiente de menos 20 °С a + 50 °С ± 0.5 %

por cada 1°С de cambio de 20 °С

Rango térmico de operación – 20 … + 50 °С
Dimensiones totales del radiómetro, no menos 160 × 75 × 37 mm
Longitud de la barra telescópica plegada 43 сm
Longitud de la barra telescópica desplegada 143 сm
Peso de la barra telescópica 0.42 kg
Peso del radiómetro sin barra telescópica, no más de 0.4 kg
Peso del radiómetro en el embalaje, no más de 4.2 kg (estuche – 3.2 kg)



Download operating manual

Certificates

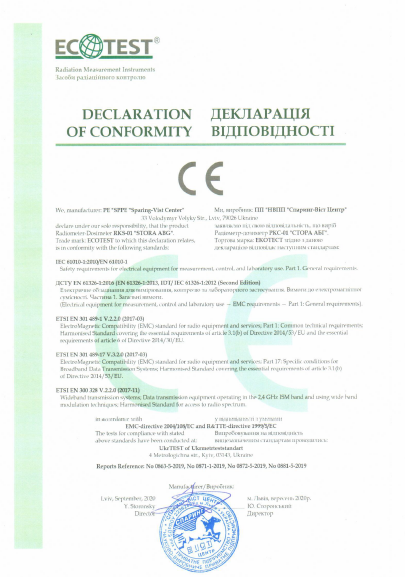

  • Declaration of Conformity

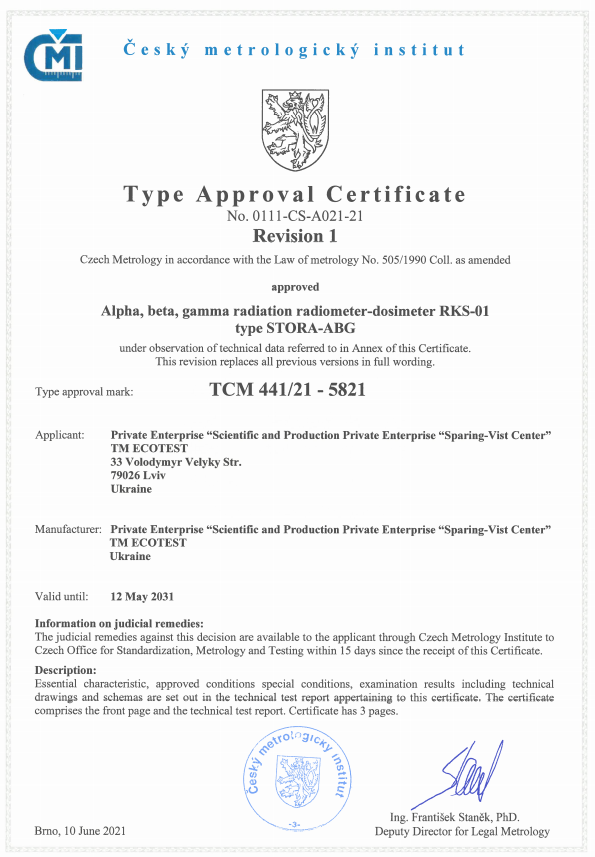

  • Type approval certificate issued by Czech Metrology Institute that confirms STORA-ABG compliance with the EN 60325 standard

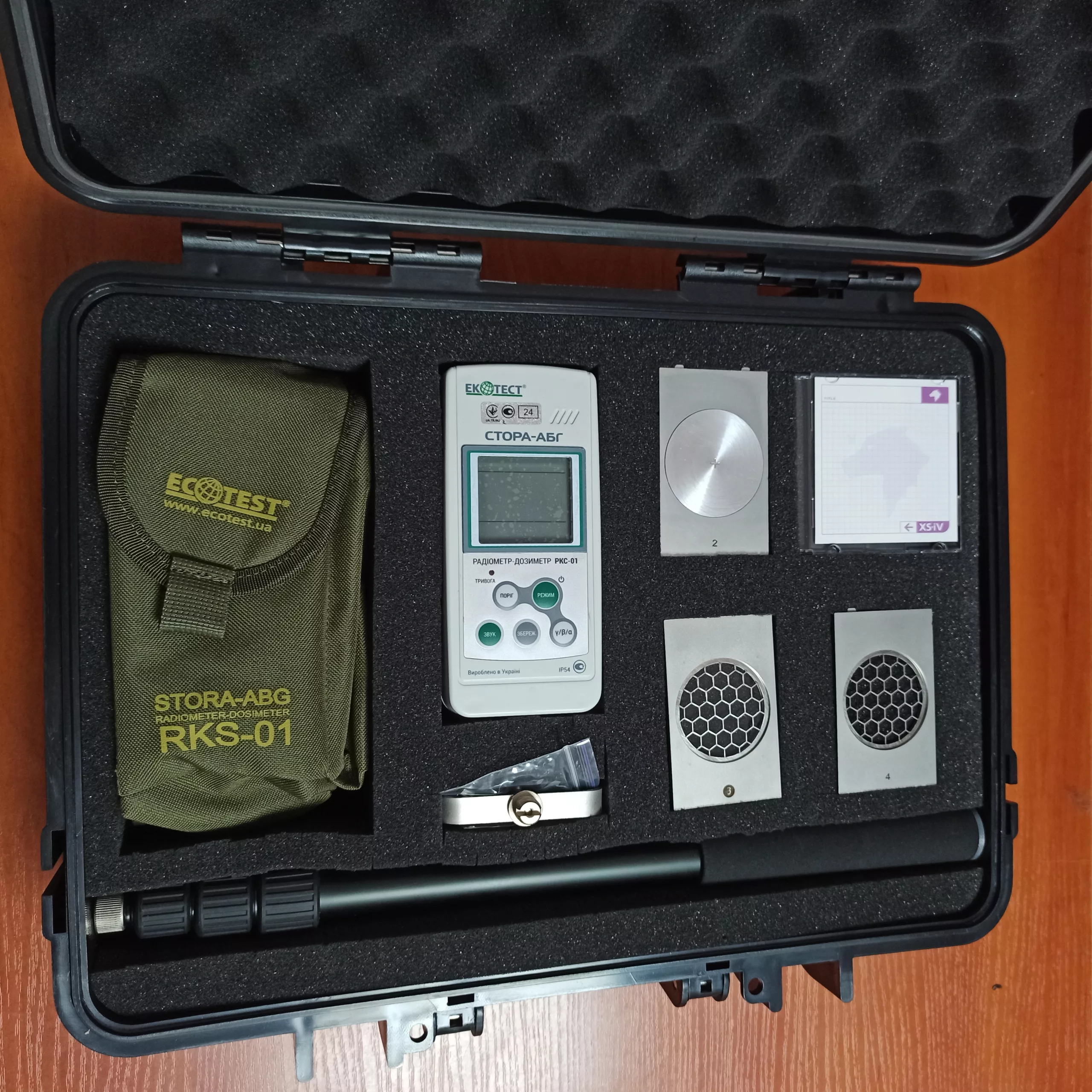

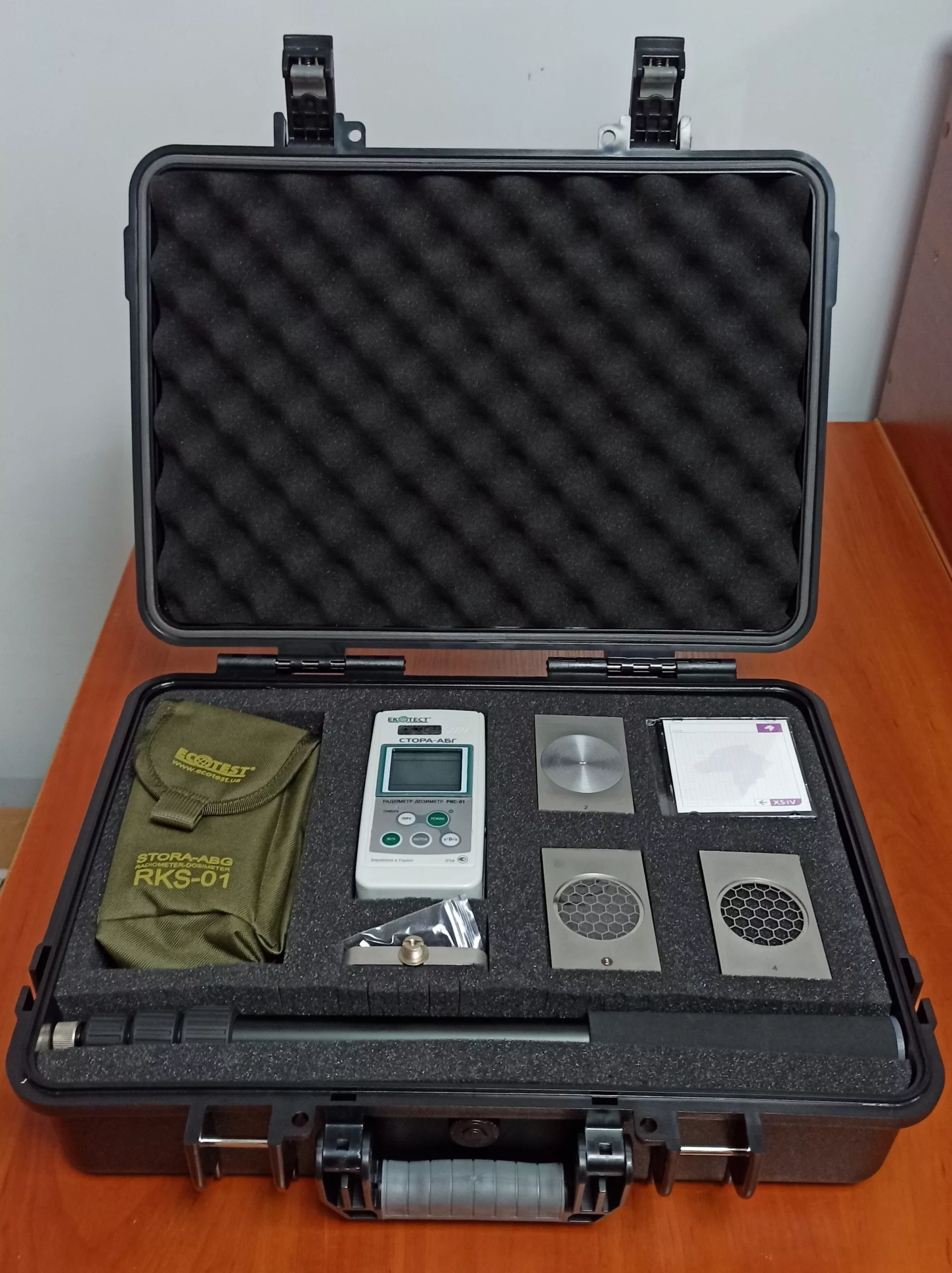

Kit De Entrega

  • radíometro-dosímetro

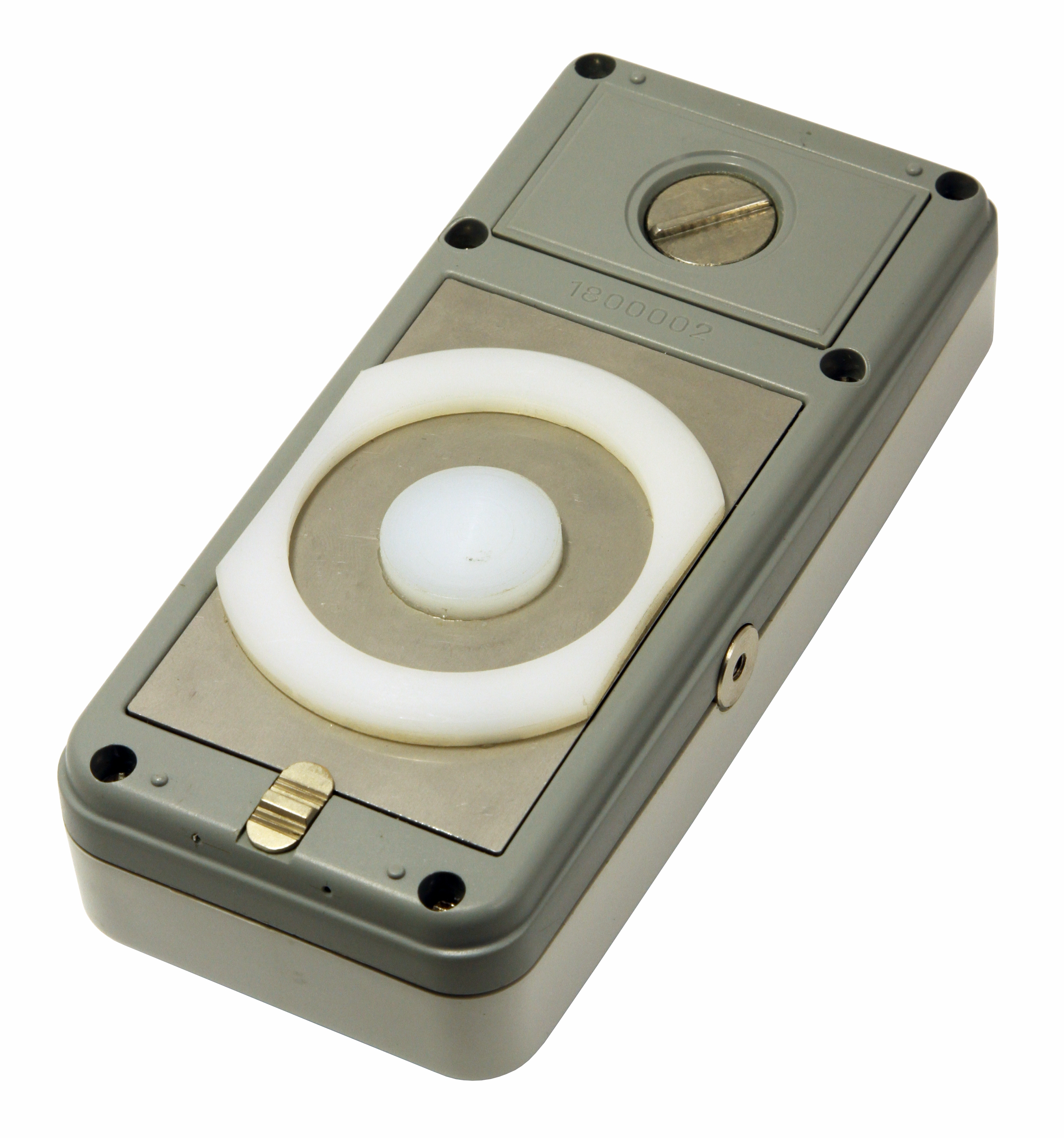

  • cubierta No.1 (filtro compensador de energía para la medición de TDE de radiación gamma y de rayos X)

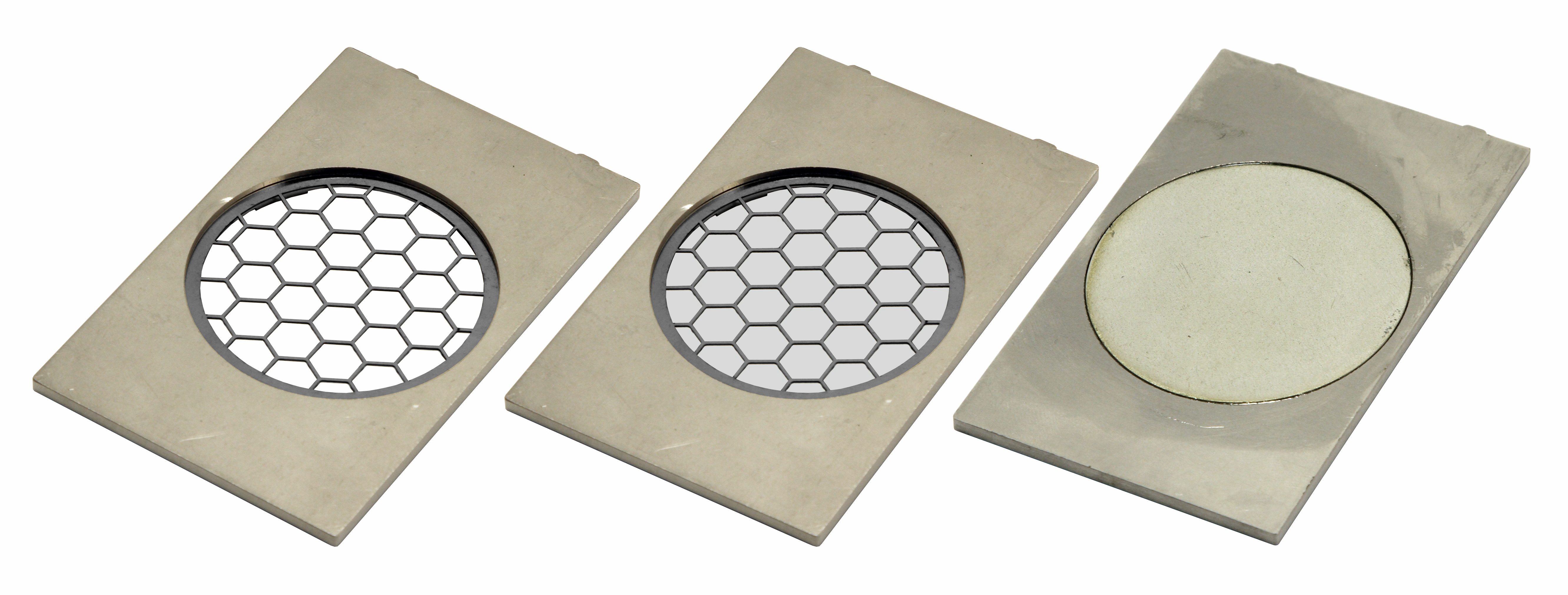

  • cubierta No.2 (filtro alfa, beta para la medición de componentes de radiación gamma al medir las características de radiación beta)
  • cubierta No.3 (filtro alfa para la medición de componentes de radiación gamma-beta al medir las características de radiación alfa)
  • cubierta No.4 (una rejilla para proteger el contador al medir las características de radiación alfa)
  • set de juntas (30 micrones - 10 unidades.)
  • barra telescópica
  • soporte
  • tornillo (2 pzs.)
  • software
  • manual de instrucciones
  • bolsa de embalaje
  • estuche
  • caja de embalaje

                         EL KIT DE ENTREGA PUEDE COMPLETARSE A PETICIÓN DEL CLIENTE
