SVNG-T

SVNG-T

Sistema para determinar la dirección de la fuente de rayos gamma

  • Diseñado para ser montado en un vehículo de reconocimiento
Order Got a question?

Feedback

[recaptcha]
  • Descripción
  • Descripción

Descripción

SVNH-T es un sistema de dos componentes, diseñado para ser montado en un vehículo de reconocimiento QBRN. El sistema consta de un bloque para determinar la dirección de la fuente de rayos gamma BVNG-T y sondas de detección de rayos gamma extraíbles BDBG-T.

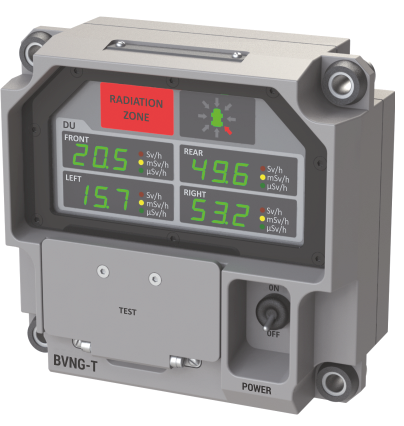

BVNG-T muestra los resultados de la medición de la tasa de dosis gamma de las unidades de detección exteriores BDBG-T, indica la dirección de la fuente de radiación y transfiere los resultados de la medición al sistema de recopilación y procesamiento de datos (ordenador de a bordo).

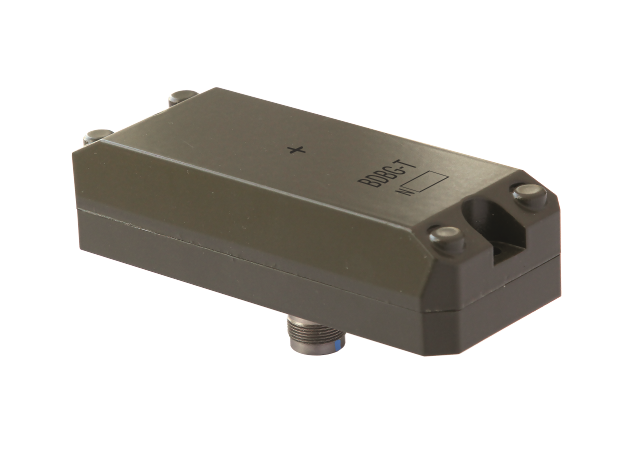

BDBG-T mide la tasa de dosis gamma en el exterior del vehículo. Hay cuatro piezas situadas a cada lado del vehículo: izquierda, derecha, trasera y delantera.

Configuración del sistema y principio de funcionamiento

  • El sistema consta de una unidad BVNG-T para determinar la dirección hacia la fuente de radiación gamma y cuatro unidades remotas BDBG-T para detectar la radiación gamma, que se instalan desde el exterior del coche en los lados delantero, trasero, izquierdo y derecho.

  • La medición de la tasa de dosis ambiental equivalente (TDE) se realiza a través de unidades de detección BDBG-T. Los resultados de la medición se transmiten a la unidad BVNG-T, que muestra los niveles de TDE de radiación gamma en sus indicadores digitales y la dirección hacia la fuente de radiación. Cuando se superan los niveles umbral de TDE de radiación gamma, la unidad BVNG-T emite una señal de alarma luminosa y acústica.

  • El sistema permite el intercambio de información con el ordenador especializado de a bordo a través de la interfaz RS-485. La longitud máxima del cable de conexión no debe superar los 10 m.

Especificaciones técnicas

Resolución de la determinación de la dirección de la fuente de radiación gamma con respecto al morro del vehículo no más de 45 grados
Rango de medición de TDE de radiación gamma utilizando unidades de detección BDBG-T 1·10-7 … 20 Sv/h
Límite de error relativo principal permisible de la medición de TDE de radiación gamma utilizando la unidad de detección BDBG-T, cuando se calibra a 137Cs con una probabilidad de confianza de 0,95 (15+2/H*(10)) %, donde H*(10) es un valor numérico  de TDE medida equivalente a µSv/h
Rango energético de la radiación gamma registrada 0.06 … 3 MeV
Dependencia energética de los resultados de medición de las unidades de detección BDBG-T durante la medición de TDE de radiación gamma en el rango de energía de 0,06 MeV a 1,25 MeV, no más ± 25 %
Tiempo de funcionamiento continuo con apagado siguiente para no más de 1 hora, no menos de 24 horas
Tensión de alimentación del sistema desde la red de corriente continua de a bordo 12 … 28.5 V
Consumo de corriente del sistema a una tensión de alimentación nominal de 24 V, como máximo 2 А
Temperatura de funcionamiento

Temperatura límite

 – 30 … + 60 ºС

– 40 … + 70 ºС
·         Dimensiones de la unidad de detección BVNG-T

·         Dimensiones de la unidad de detección BDBG-T (sin colimador)



             190 × 180 × 90 mm

120 × 50 × 50 mm
·         Peso de la unidad de detección BVNG-T

·         Peso de la unidad de detección BDBG-T (sin colimador)



 2.5 kg

0.5 kg
·         Grado de protección de la unidad de detección BVNG-T

·         Grado de protección de la unidad de detección BDBG-T



 IP54

IP67





Kit de Entrega

  • Unidad de detección BVNG-T
  • Unidad de detección BDBG-T (4 unidades)
  • Manual de instrucciones
  • Libro de registro
  • Juego de piezas de montaje (toma; previo acuerdo con el cliente, se puede incluir un cable de la longitud adecuada para hacer el cable de conexión que necesite el cliente)
  • El kit de entrega puede modificarse a petición del cliente
