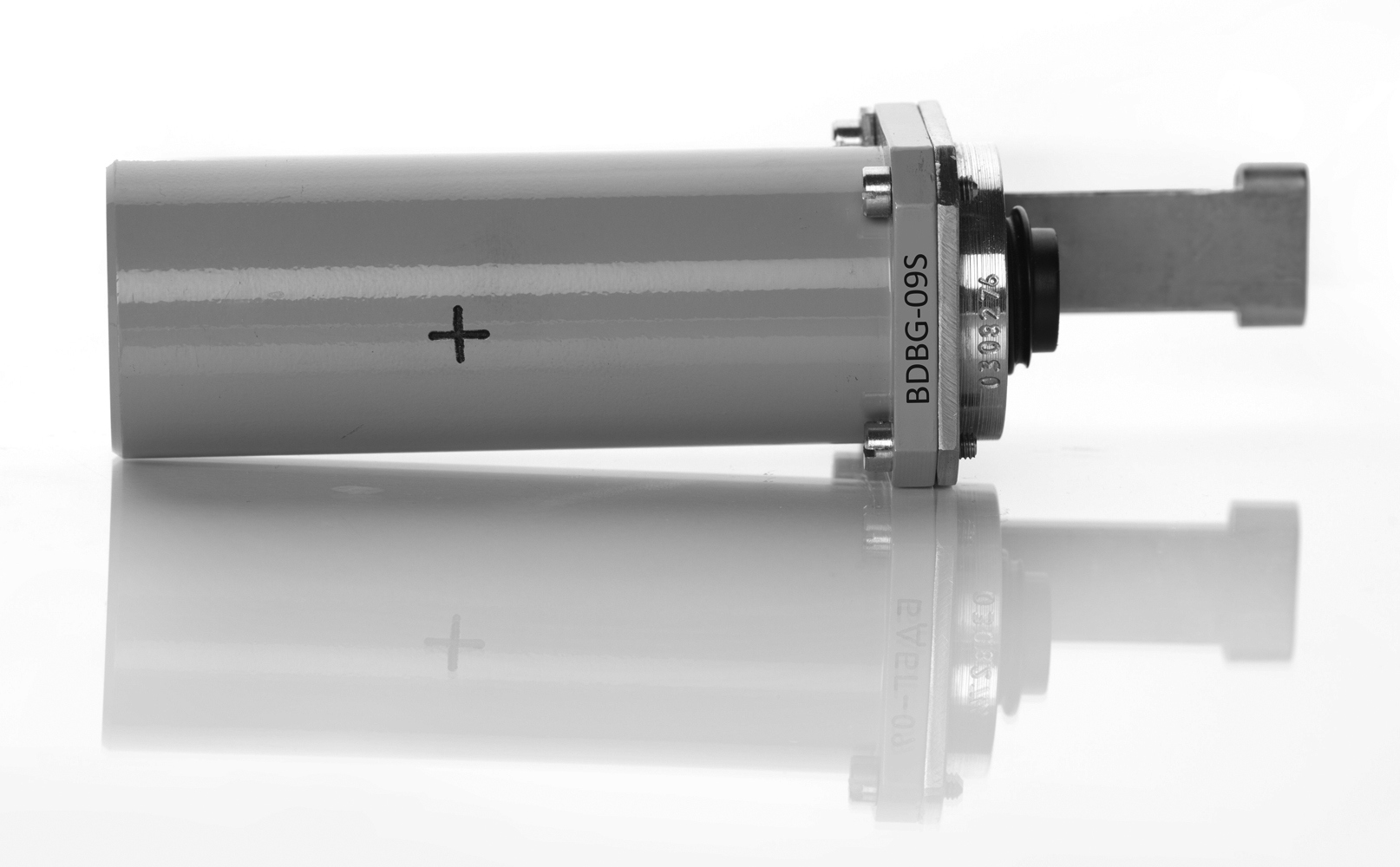

BDBG-09S

BDBG-09S

Unidad de Detección de Radiación Gamma

  • Centelleador CsI (Tl) de alta sensibilidad con fotomultiplicador de silicio
  • Disponibilidad del espectro de amplitud (1024 canales)
  • Grado de protección IP67
  • Disponible en carcasa estanca IP68
  • Cumple con las normas IEC 61000-4-2:2008, IEC 61000-4-3:2007, IEC 61000-4-4:2008
Order Got a question?

Feedback

[recaptcha]
435BDBG-09S

BDBG-09

More



Descripción

El BDBG-09S se utiliza en laboratorios móviles, como parte de paneles de datos y sistemas automatizados de control de radiaciones.

Se fabrica utilizando un centelleador CsI (Tl) de alta sensibilidad con fotomultiplicador de silicio y un contador Geiger-Muller. Si el cliente lo desea, el BDBG-09S puede fabricarse en duraluminio o acero inoxidable. Se ha desarrollado una versión especial de la unidad de detección BDBG-09SV con carcasa impermeable IP68 para su uso en embalses y depósitos artificiales .

La unidad de detección BDBG-09S se puede utilizar como parte de los sistemas en lugar de la unidad de detección BDBG-09 para medir la tasa de dosis equivalente de radiación gamma y temperatura sin cambio de software.

Aplicaciones

  • Medición de la tasa de dosis ambiental equivalente (TDE) de radiación gamma

Branches of Use

Laboratorios radiológicos

Almacenes de residuos radiactivos

Medicina

Dosimetría sanitaria y ecología

Industria minería

Metalurgia y almacenamiento de chatarra

Industria nuclear

Características

  • Detector de centelleo CsI (Tl) muy sensible con un fotomultiplicador para mediciones en el rango de 0,01 μSv/h a 50 μSv/h (función espectro-dosis)

  • Contador Geiger-Muller de energía compensada para mediciones en el rango de 50 μSv/h a 1 Sv/h

  • Intercambio de datos  entre la unidad de detección y el sistema de visualización de datos a través de la interfaz RS-485

  • Indicación del error estadístico de medición

  • Autocomprobación constante

Especificaciones técnicas



Rango de medición de TDE de la radiación gamma:



а) detector de centelleo incorporado (canal de alta sensibilidad)

b) contador Geiger-Muller incorporado (canal de baja sensibilidad)

 0.01 … 106 μSv/h



0.01 … 50 μSv/h



50 … 106 μSv/h


Límite del error relativo principal permisible al medir la TDE de radiación gamma en la calibración de 137Cs con una probabilidad de confianza de 0,95 (15+1/H*(10)) %, donde H*(10) es un valor numérico de TDE de radiación gamma, μSv/h
Rango energético de la radiación gamma registrada 0.05 … 3 MeV


Dependencia energética de los resultados de medición de la unidad de detección en la medición de TDE de radiación gamma en el rango de energía de 0,05 MeV a 1,25 MeV ± 25 %
Tensión de alimentación de la unidad de detección desde una fuente de alimentación regulada externa 7 … 32 V
Consumo de corriente de la unidad de detección para el rango total de TDE medida de radiación gamma, no más 30 mА
Tiempo de ajuste del modo de funcionamiento y tiempo de medición de la unidad de detección, no mas de 3 min
Lecturas inestables de la unidad de detección durante un funcionamiento continuo de 24 horas, no más de 5 %
Límite del error relativo permisible complementario de la medición causado por el cambio de temperatura ambiente de menos 40 °С a +50 °С 5 % por cada 10 °С de cambio de 20 °С
Rango térmico de operación – 40 … + 50 °С
Dimensiones de la unidad de detección sin elementos de montaje, no mas de 60 × 60 × 170 mm


Peso de la unidad de detección sin elementos de montaje, no mas de 0.5 kg



Download operating manual

Certificates

  • Certificates

    Certificate of Conformity № UA.TR.113-0113/01F-17 from September, 25 2017

  • Certificates

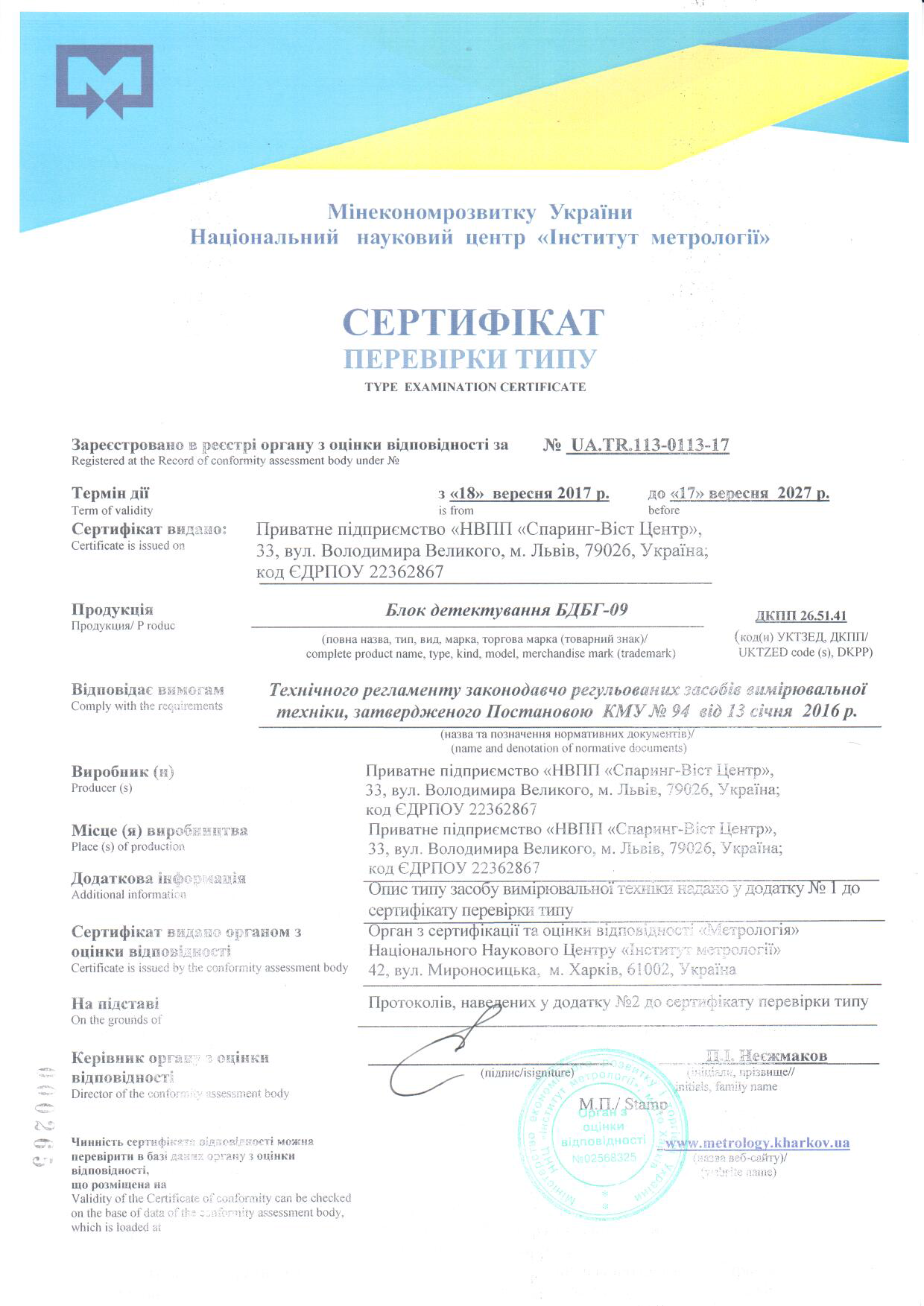

    Type Examination Certificate № UA.TR.113-0113-17 from September, 18 2017

  • Certificates

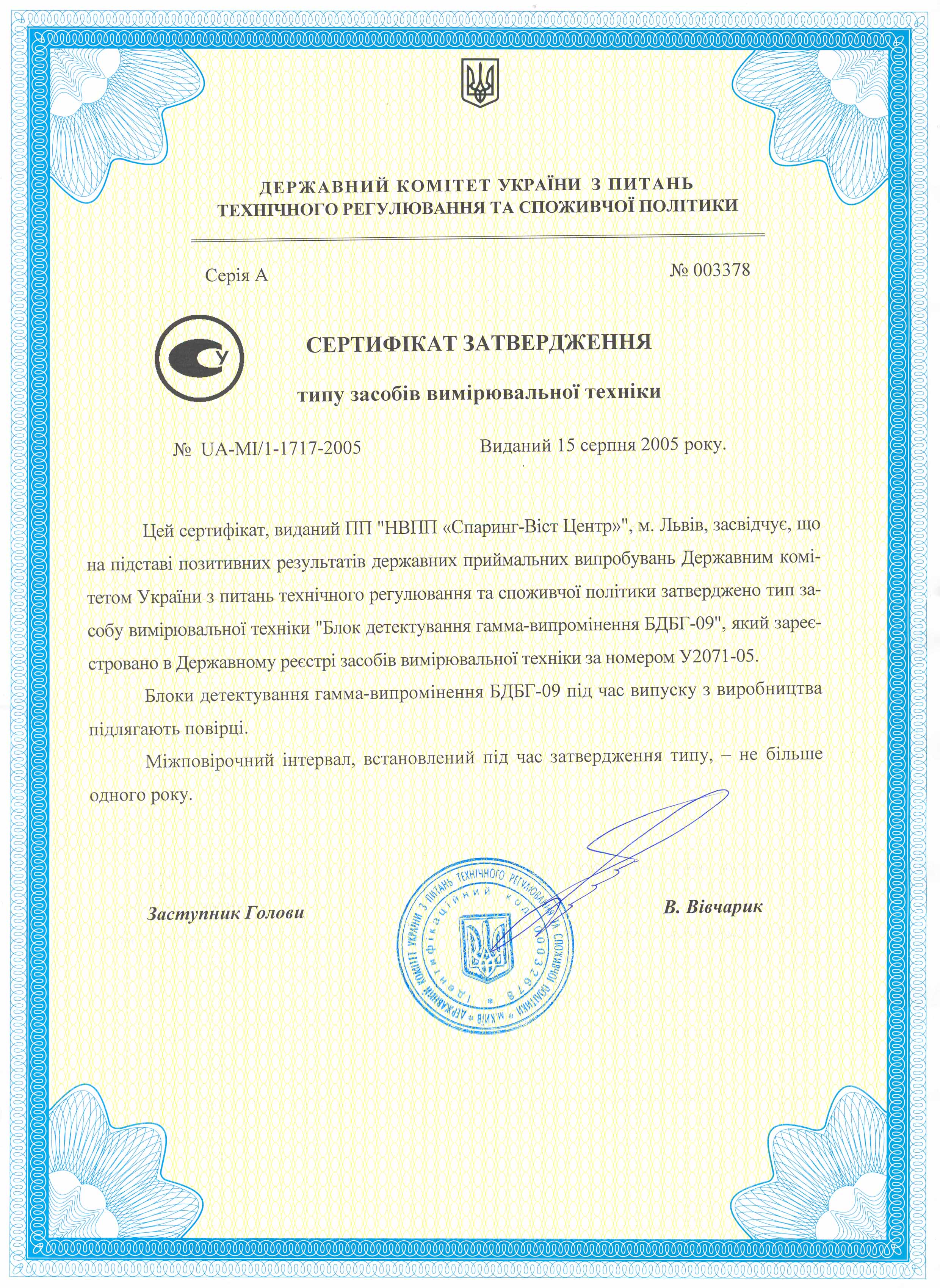

    Pattern Approval Certificate of Measuring Instruments # UA-MI/1-1717-2005 of August 15, 2005 (У2071-05 number in the State Register for Measuring Instruments)

  • Certificates

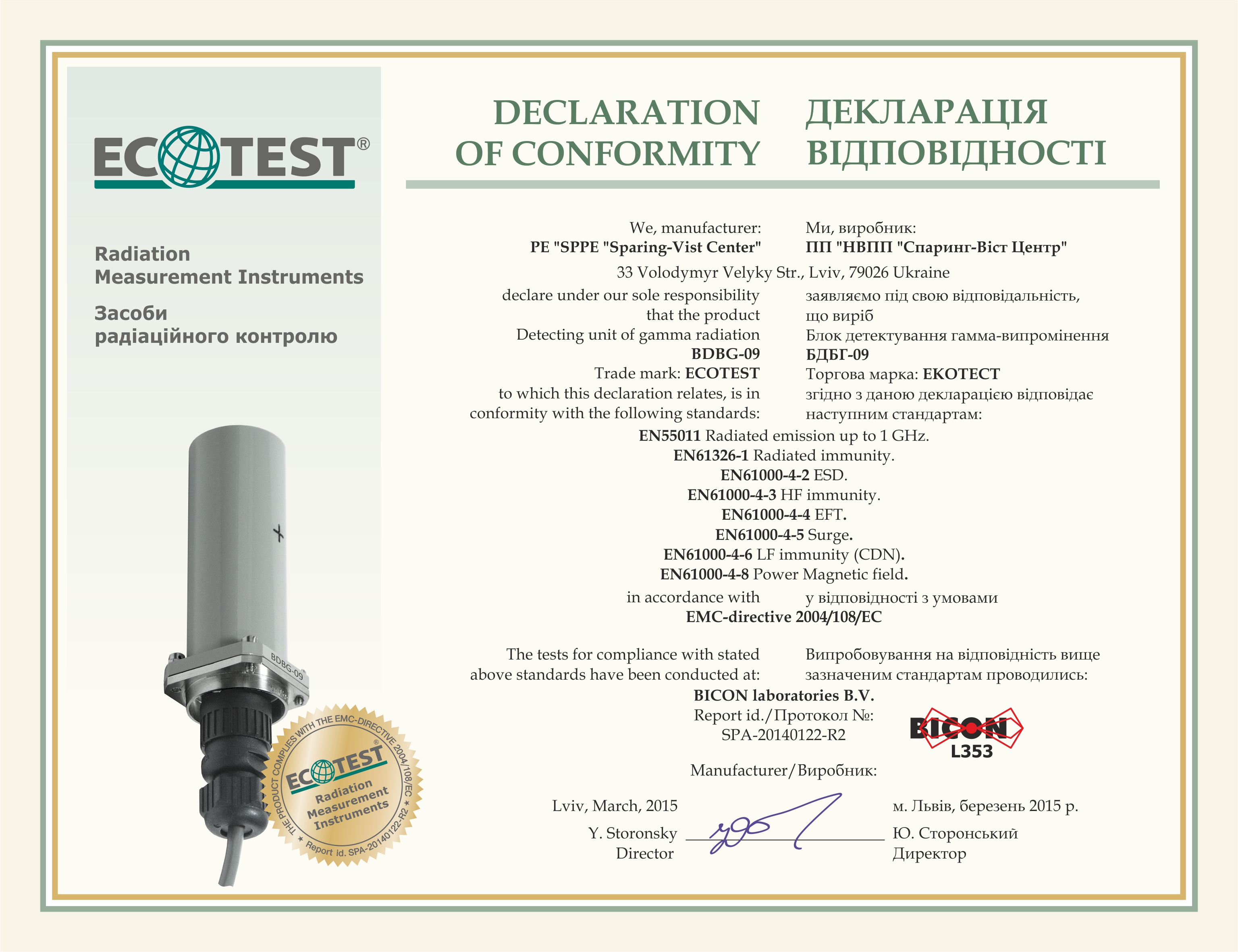

    Declaration of conformity with the CE standards. The tests for compliance have been conducted at BICON laboratories B.V. (the Netherlands)

Kit de entrega

  • Unidad de detección de radiación gamma
  • ménsula
  • manual de instrucciones (un ejemplar por lote)
  • libro de registro
  • embalaje
  • kit tecnológico para la calibración y comprobación de las unidades de detección (a petición)
  • cable de conexión(a petición)
  • kit de piezas de montaje (a pedir antes de la producción del cable de conexión))
