RadAr

RadAr

Sistema Distribuido Automatizado de Control de Radiación

  • Monitoreo ambiental automatizado de la radiación en un numero ilimitado de puntos
  • Transferencia de datos desde los puntos de control al servidor a través de Internet
  • Señales de alerta y alarma cuando los resultados de mediciones de TDE superan los umbrales especificados
  • Visualización de los datos medidos en una vista gráfica con ayuda de Google maps
  • Visualización de la información dosimétrica a través de Internet desde un PC o un smartphone
Order Got a question?

Feedback

[recaptcha]

Descripción

El Sistema distribuido de dos niveles RadAr está diseñado para el control a distancia de la radiación ambiental. Garantiza la obtención de información en tiempo real sobre el nivel de radiación desde puntos de control fijos o móviles. Tales puntos de control se construyen sobre la base de las unidades inteligentes de detección de radiación gamma (BDBG-09, BDBG-09S, BDBG-09 resistente al agua, BDBG-15S) o paneles de datos (IT-09, IT-09T), conectados a un ordenador. El ordenador debe estar conectado a Internet.

El número de puntos de monitorización es ilimitado, lo que permite adaptar el sistema a las necesidades de un cliente en particular. El servidor de recogida, visualización y procesamiento de información dosimétrica está constantemente conectado a Internet a través de una dirección IP estática, y le permite actualizar constantemente los datos. Puede visualizar un mapa con datos dosimétricos trazados a través de un navegador web.

El sistema puede utilizarse para crear sistemas departamentales y nacionales de monitoreo automatizado de la situación radiológica (ARSMS).

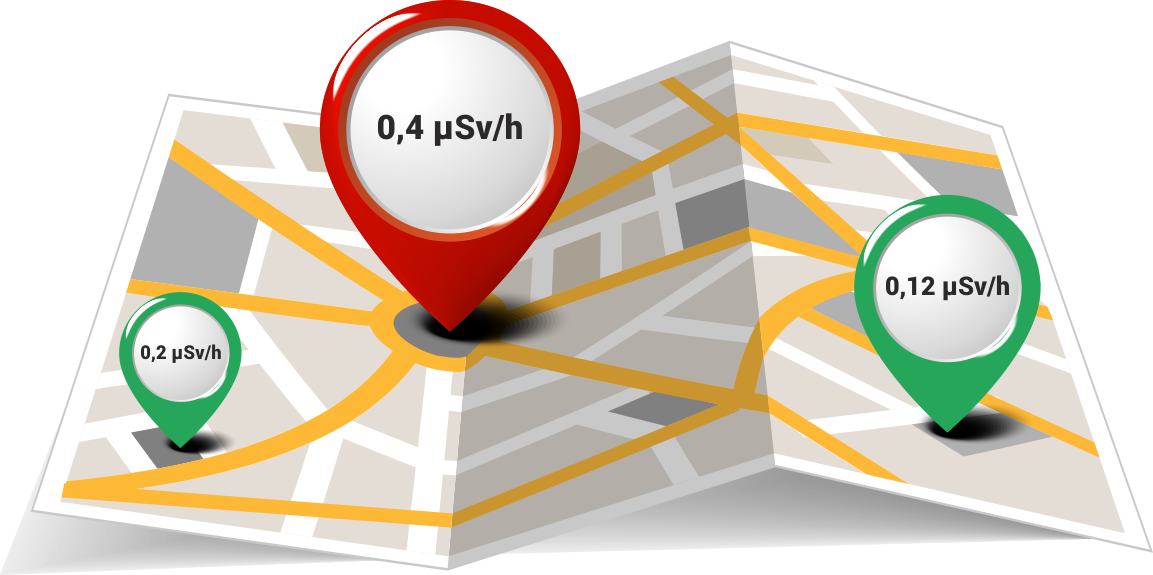

  • Mapa de control de la radiación

Mapa de control de la radiación

Los resultados del funcionamiento del Sistema Distribuido Automatizado de Control de Radiación RadAr están disponibles aquí. Los resultados de las mediciones se actualizan constantemente y pueden ser presentados tanto en forma de tabla como en un mapa electrónico, con la referencia de los puntos de control a sus coordenadas geográficas.

Aplicaciones

  • Medición continua de la tasa de dosis ambiental equivalente (TDE) de radiación gamma de los objetos del medio ambiente.

  • Transferencia de las mediciones dosimétricas a través de Internet a un punto remoto centralizado de recogida de información (servidor).

  • Visualización de los datos dosimétricos medidos con opción de trazarlos en un mapa electrónico.

  • Mantenimiento de una base de datos de mediciones dosimétricas con opción de generación e impresión de informes.

  • Posibilidad de ver la información general a través de Internet (cliente web) en un ordenador o un smartphone.

Branches of Use

Almacenes de residuos radiactivos

Dosimetría sanitaria y ecología

Industria minería

Industria nuclear

Servicios de emergencia y defensa civil

Características

  • Control remoto continuo automatizado de la radiación ambiental en un número ilimitado de puntos fijos o móviles.

  • Recogida de datos dosimétricos recibidos en puntos de medición dosimétrica fijos o móviles.

  • Visualización de los resultados actuales del proceso de medición en el servidor en forma de texto (tabla) y gráfico con referencia al tiempo de medición.

  • Visualización de los resultados actuales del proceso de medición durante el funcionamiento del sistema.

  • Visualización de los últimos resultados de medición transmitidos en caso de pérdida de comunicación con el servidor.

  • Generación de mensajes de alerta y alarma cuando los resultados de las mediciones de TDE superan los umbrales especificados.

  • Archivo de los datos dosimétricos medidos en una única base de datos de servidor relacional (MS Access).

Características del uso de puntos fijos de medición

  • Configuración centralizada de las herramientas de monitoreo de los puntos de medición según las necesidades del usuario ( intervalo de sondeo, formación del nivel de umbral).

  • Posibilidad de supervisar las mediciones auxiliares (temperatura) y las señales de diagnósico del estado de los equipos (detectores, comunicación).

  • Posibilidad de establecer un nivel de umbral independiente para cada una de las unidades de detección o panel de datos.

Características del uso de dispositivos móviles

  • Medición continua de TDE y de dosis de radiación gamma.

  • Medición de la información dosimétrica con referencia a la hora, fecha y coordenadas geográficas.

Especificaciones técnicas





Nombre Unidad

de medición

 Valores estandarizados según las especificaciones técnicas
Método de transferencia de datos desde los puntos de control al servidor   Internet
Instrumento para medir la TDE de radiación gamma   Unidad de detección de radiación gamma BDBG-09
Rango de medición de TDE de radiación gamma μSv/h 0,04 – 107 (0,04 – 108 a petición)
Límite del error relativo principal permisible en la medición de TDE de radiación gamma en calibración de 137Cs con una probabilidad de confianza de 0.95

%

 ±(15+2/H*(10)), donde H*(10) es un valor numérico de la TDE medida   equivalente a μSv/h




Rango de energía de la radiación gamma registrada MeV 0,05 – 3,00


Dependencia energética de las lecturas al medir la TDE de radiación gamma en el rango de energía de 0,05 MeV a 1,25 MeV                    %  ±25
Rango de tensión nominal de alimentación VAC 220
Dimensiones de la unidad de detección sin elementos de montaje mm 170 x 60 x 60
Operating conditions
The server should be constantly connected to the Internet via a static IP address. For the collection, display and processing of dosimetric information, the appropriate server software should be installed, separately for stationary and mobile monitoring.
Stationary points of measurement should be connected to a personal computer (PC) with a converter RS485 / USB. The client software should be installed on the PC and with the Internet connection to transfer data to the server.Mobile measuring devices should be connected to Android devices (smartphones) via the Bluetooth interface. Smartphones should have Special GS Ecotest software installed. To transmit measured dosimetry information, smartphones should have access to the Internet (ServerGS).
The table offers specifications of the system which includes BDBG-09 detecting units of gamma radiation. Check product pages of other detecting units for their specifications.

Condiciones de funcionamiento

El servidor debe estar constantemente conectado a Internet a través de una dirección IP estática. Para la recogida, visualización y procesamiento de la información dosimétrica debe instalarse el software de servidor adecuato, por separado para la la monitorización estacionaria y móvil.

Los puntos fijos de medición deben conectarse a un ordenador personal (PC) con un convertidor RS485 / USB. The software cliente debe estar instalado en el PC y con conexión a Internet para transferir datos al servidor.

Los dispositivos móviles de medición deben estar conectados a dispositivos Android (smartphones) a través de la interfaz Bluetooth. Los smartphones deben tener instalado el software especial GS Ecotest. Para transmitir la información dosimétrica medida, los smartphones deben tener acceso a Internet.

La tabla ofrece las especificaciones del sistema que incluye las unidades de detección de radiación gamma BDBG-09. Consulte las páginas de productos de otras unidades de detección para conocer sus especificaciones.

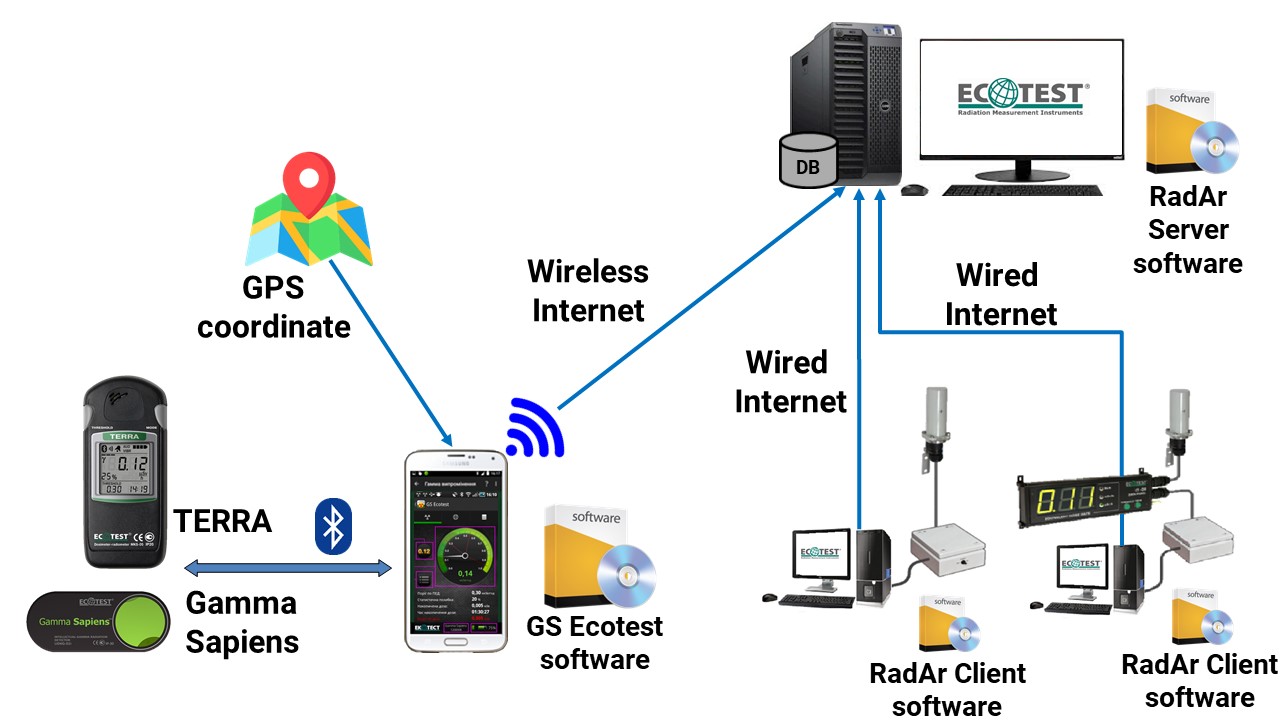

Configuración del sistema

Para puntos de medición fijos:

  • Unidad de detección inteligente BDBG-09, BDBG-09S, BDBG-09 resistente al agua, BDBG -15S
  • Paneles de datos IT 09, IT 09T
  • Equipo informático para la cantidad de puntos de medición especificada por el usuario
  • Software cliente y servidor

Para dispositivos móviles:

  • Detectores inteligentes de radiación gamma UDKG-01 Gamma Sapiens
  • Dosímetros-radiómetros MKS-05 TERRA con canal Bluetooth
  • Smartphones (Android OS)
  • Software de servidor ServerGS
  • Software especial GS Ecotest
