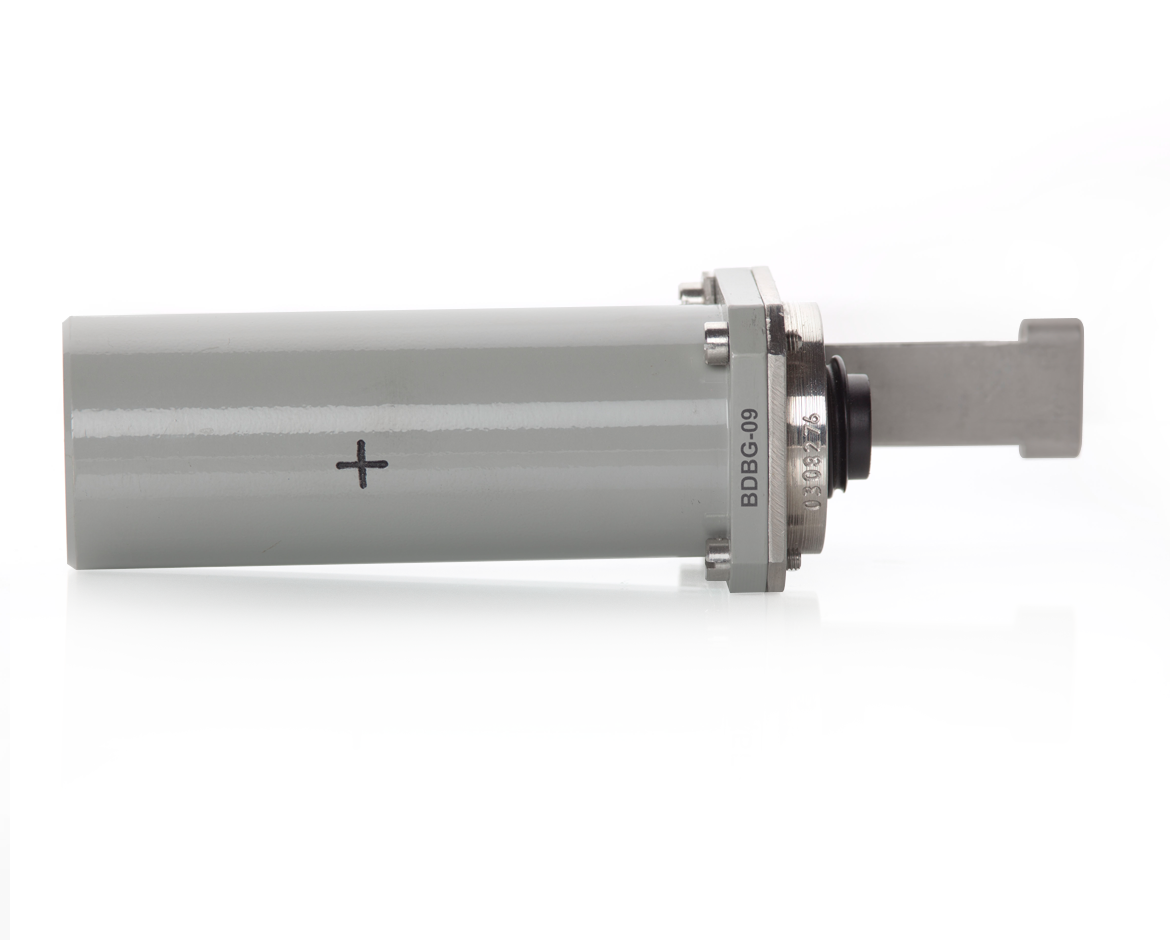

BDBG-09

Unidad de Detección de Radiación Gamma

La mejor opción para la monitorización de áreas

Сonforme a la norma CE

Сumple con las normas IEC 60532:2010

Сumple con las normas IEC 61000-4-2:2008, IEC 61000-4-3:2007, IEC 61000-4-4:2008

Order

Descripción
Aplicaciones
Especificaciones técnicas
Certificados

BDBG-09S

BDBG-09W

BDBG-09

Descripción
Aplicaciones
Especificaciones técnicas
Certificados

Order

Descripción

El BDBG-09 se utiliza tanto con paneles de datos como en sistemas automatizados de control de radiaciones para medir la tasa de dosis ambiental equivalente de radiación gamma.

La versión estándar de la unidad de detección se fabrica con un contador Geiger-Muller incorporado.

También está disponible una modificación basada en el detector de centelleo (BDBG-09S).

A petición del cliente, la carcasa del BDBG-09 puede ser de duraluminio o de acero inoxidable.

Se ha desarrollado una versión especial de la unidad de detección con carcasa impermeable (BDBG-09W) para su uso en embalses y depósitos artificiales.

Aplicaciones

Medición de la tasa de dosis ambiental equivalente (TDE) de radiación gamma

Branches of Use

Laboratorios radiológicos

Almacenes de residuos radiactivos

Medicina

Dosimetría sanitaria y ecología

Industria minería

Metalurgia y almacenamiento de chatarra

Industria nuclear

Características

Intercambio de datos entre la unidad de detección y el sistema de visualización de datos a través de la interfaz RS-485
Indicación del error estadístico de medición
Grado de protección ІР67
Autocomprobación constante

Especificaciones técnicas

Rango de medición de TDE de la radiación gamma	0.04 … 10⁷ μSv/h
Límite del error relativo principal permisible al medir la TDE de radiación gamma en la calibración de ¹³⁷Cs con una probabilidad de confianza de 0,95	(15+2/H(10)) %, donde H(10) es un valor numérico de TDE de radiación gamma, μSv/h
Rango energético de la radiación gamma registrada	0.05 … 3 MeV
Dependencia energética de los resultados de medición de la unidad de detección en la medición de TDE de radiación gamma en el rango de energía de 0,05 MeV a 1,25 MeV	± 25 %
Tensión de alimentación de la unidad de detección desde una fuente de alimentación regulada externa	7 … 13.5 V
Consumo de corriente de la unidad de detección no excederá de – sin utilizar el convertidor de interfaz – con el uso del convertidor de interfaz	30 mA 155 mA
Tiempo de ajuste del modo de funcionamiento y tiempo de medición de la unidad de detección, no mas de	3 min
Lecturas inestables de la unidad de detección durante un funcionamiento continuo de 24 horas, no más de	5 %
Límite del error relativo permisible complementario de la medición causado por el cambio de temperatura ambiente de menos 40 ^oС a 75 ^oС	5 % por cada 10 ^оС de cambio de 20 ^оС
Rango térmico de operación	– 40 … + 75 °С
Dimensiones de la unidad de detección sin elementos de montaje, no más de	60 × 60 × 170 mm
Peso de la unidad de detección sin elementos de montaje	0.5 kg

Download operating manual

Certificados

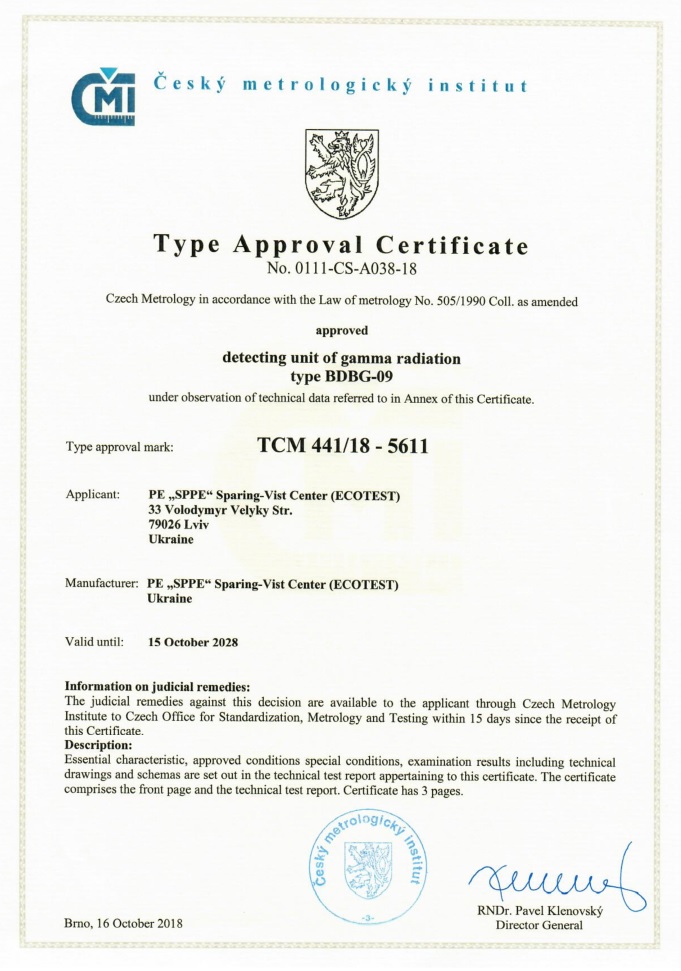

Certificado de aprobación de tipo #0111-CS-A038-18 emitido por el Instituto de metrología checo que confirma la conformidad del BDBG-09 con la norma IEC 60532:2010.

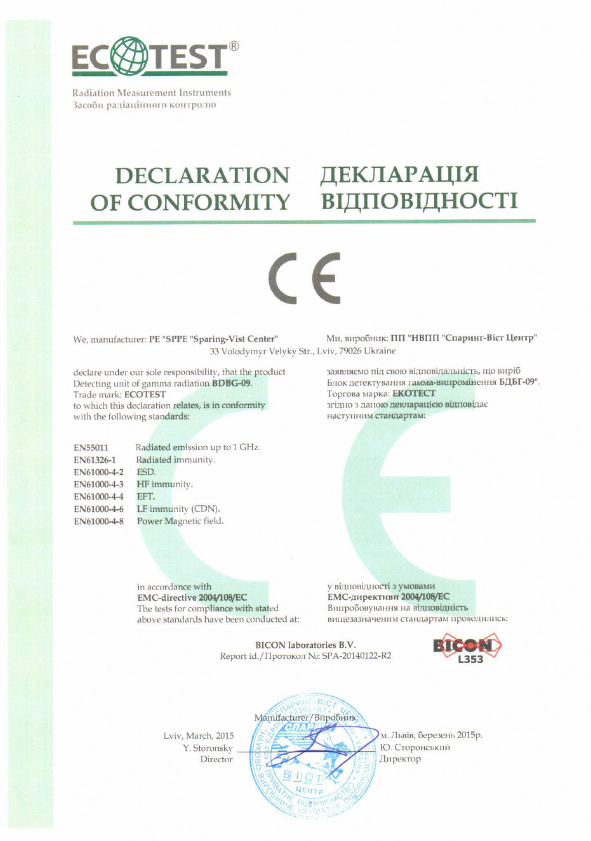

Declaración de conformidad con las normas CE. Las pruebas de conformidad se han realizado en los laboratorios BICON B.V. (Países Bajos).

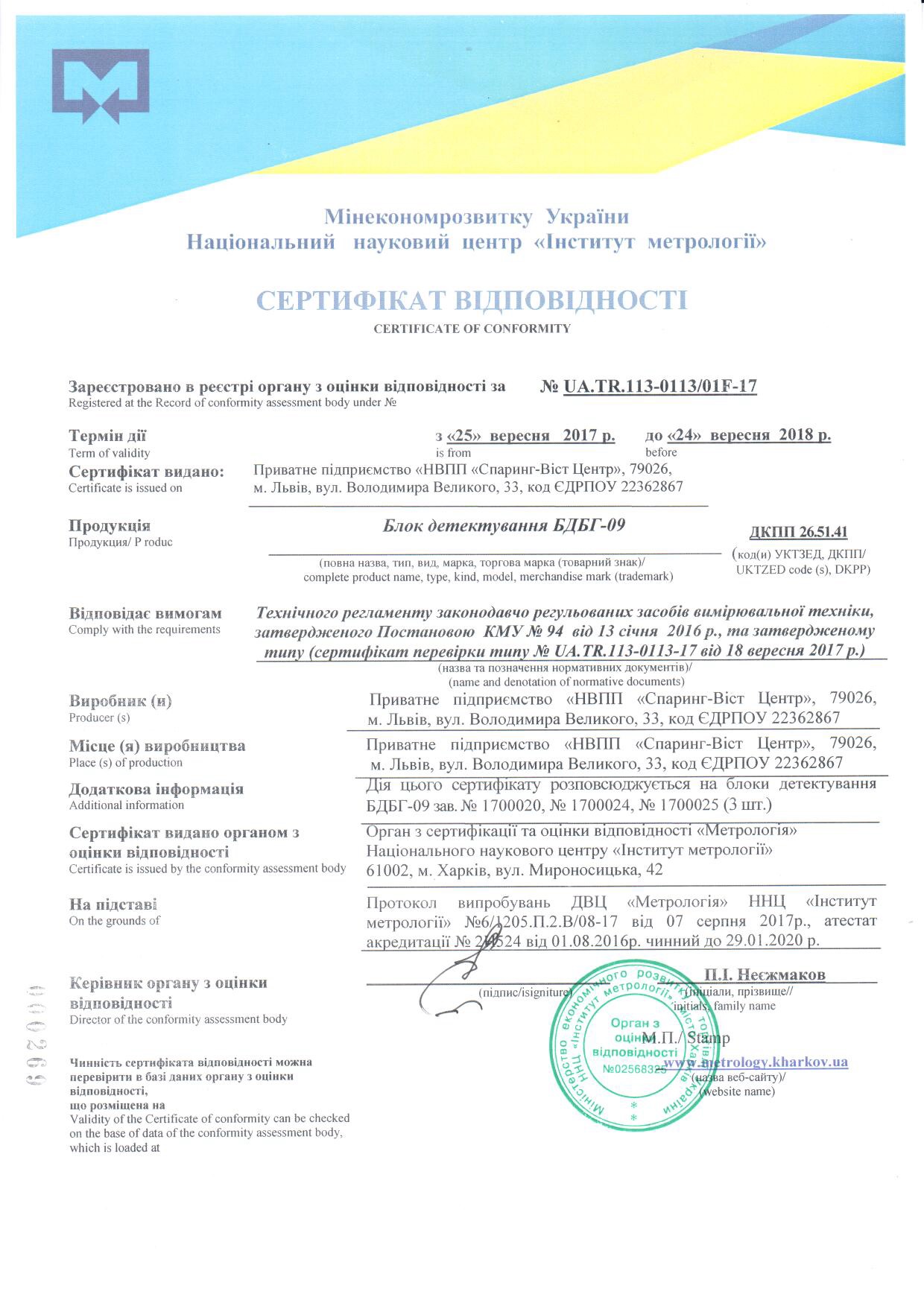

Certificado de conformidad № UA.TR.113-0113/01F-17 del 25 de septiembre de 2017

Kit de Entrega

Unidad de detección de radiación gamma
ménsula
manual de instrucciones (un ejemplar por lote de unidades de detección)
libro de registro
embalaje
Se suministra a petición del cliente: kit tecnológico; convertidor de interfaz; pasaporte ; cable de conexión; kit de piezas de montaje (a pedir antes de la producción del cable de conexión)
