BS-09

BS-09

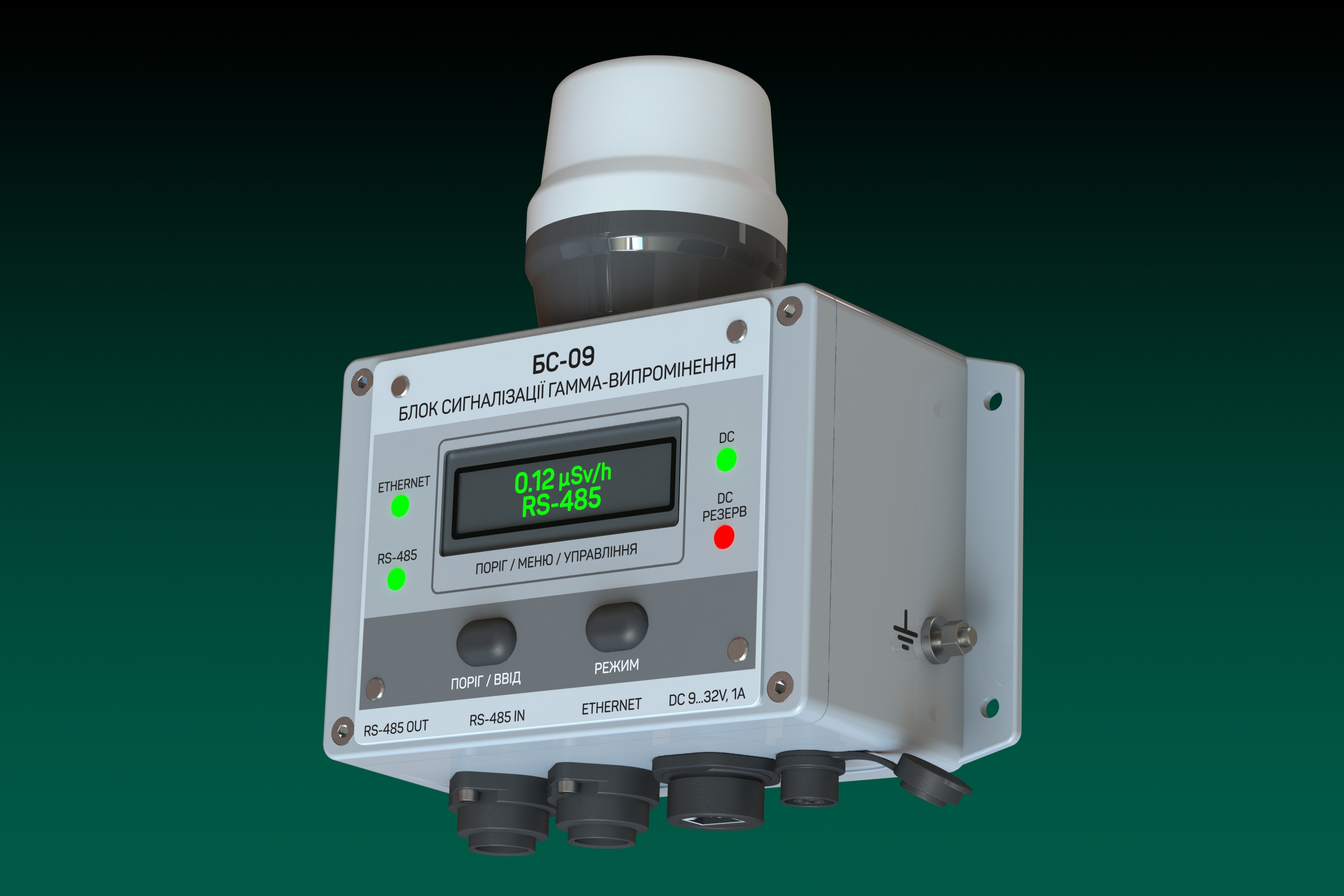

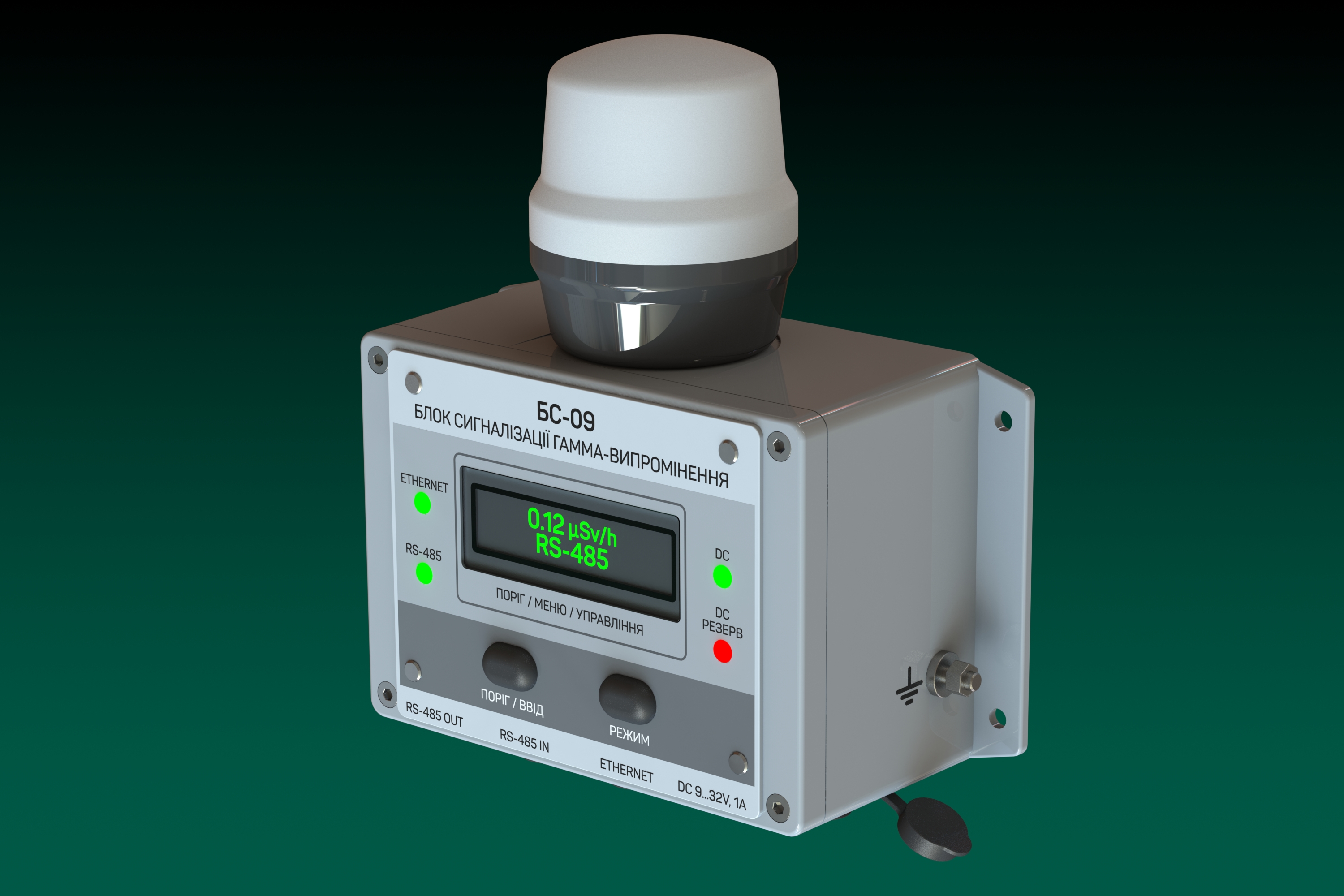

Unidad de alarma de radiación gamma

  • Funciona en combinación con la unidad de detección de radiación gamma BDBG-09
  • Equipado con pantalla OLED, que muestra la TDE de radiación gamma actual
  • Puede utilizarse autónomamente o como parte de un sistema capaz de transferir datos
  • Transferencia de datos por interfaces RS-485 y Ethernet
  • Batería integrada para funcionamiento autónomo
  • Memoria flash para almacenar datos de medición
Order Got a question?

Feedback

[recaptcha]
  • Descripción
  • Descripción

Descripción

La unidad BS-09 se instala junto con la unidad de detección de radiación gamma y permite notificar al personal que trabaja cerca de las unidades de detección en caso de posible riesgo de radiación.

La unidad BS-09 no es un equipo de medida.

Esta unidad pertenece a los medios técnicos de automatización de sistemas informáticos con funcionamiento normal de clase de seguridad 3.

Aplicaciones

  • Aviso luminoso y acústico al personal sobre los niveles de radiación gamma en instalaciones con riesgo de radiación

  • Indicación del valor local de radiación de fondo

  • Transferencia de datos por interfaces RS-485 y Ethernet

Сaracterísticas

  • Pantalla OLED que muestra la tasa de dosis actual recibida desde la unidad de detección BDBG-09 y los niveles de umbral

  • Funcionamiento autónomo durante un máximo de 24 horas con la batería de iones de litio integrada (en caso de que la alimentación principal esté apagada)

  • La memoria flash permite almacenar el historial de mediciones de las últimas 24 horas

  • La programación de los niveles de umbral puede realizarse manualmente o desde un PC a través de la red

  • Dos botones de control para el ajuste manual de los umbrales y el cambio de los modos de funcionamiento de la unidad BS-09

  • La alarma luminosa en color verde indica un fondo de radiación normal

  • El color amarillo indica que se ha superado el nivel umbral de TDE de radiación gamma

  • El color rojo indica la superación del umbral de seguridad

  • La superación del nivel umbral de la tasa de dosis ambiental y del umbral de seguridad también activa una alarma acústica

  • La unidad BS-09 proporciona energía para la unidad de detección BDBG-09

  • Grado de protección IP65

Especificaciones Técnicas

Rango de indicación de TDE de la radiación gamma (radiación ionizante fotónica) 1ꞏ10-8 … 99.9 Sv/h
Rango de programación de los niveles umbral de alarma que excedan la TDE de la radiación ionizante fotónica 1ꞏ10-8 … 99.9 Sv/h
Tensión de alimentación de la unidad BS-09 cuando se alimenta a través de un conector Ethernet utilizando la tecnología PoE 25 … 60 V
Tensión de alimentación de la unidad BS-09 cuando se alimenta desde una fuente de alimentación externa a través de un conector independiente y desde la red a través del conector RS-485 12 … 32 V



Tensión de salida para alimentar la unidad de detección externa 12 ± 1.2 V
BS-09 la unidad proporciona un funcionamiento autónomo de la batería incorporada de Li-ion con preservación del historial de mediciones de TDE de la radiación ionizante fotónica desde la unidad externa de detección con una discreción de 5 min, como mínimo 24 horas
Consumo máximo de energía con unidad de detección externa conectada, no más 7.5 W
Nivel de volumen de alarma luminosa y acústica 80 dB
Rango térmico de operación               – 20 … + 50 °С
Dimensiones de la unidad BS-09, no más 181 × 230 × 81 mm
Peso de la unidad BS-09, no más 1.2 kg
La distancia entre la unidad BS-09 y la unidad de detección, no más de 0.5 m
Download operating manual

Kit De Entrega

  • unidad de alarma de radiación gamma

  • manual de instrucciones

  • declaración de conformidad con las normas técnicas sobre compatibilidad electromagnética (se suministra una copia por lote de unidades BS-09)

  • embalaje

  • kit de piezas de montaje*

    * las piezas de montaje* sirven al usuario para fijar la unidad BS-09 en el lugar de instalación y para fabricar los cables de conexión al sistema, a la unidad de detección y a la fuente de alimentación. Opcionalmente, es posible fabricar y suministrar cables de conexión de la longitud requerida por el usuario. La lista y la cantidad de piezas son determinadas por el usuario según la configuración de uso de la unidad BS-09. Las piezas de montaje se suministran si están especificados en el Contrato de Suministro.
