Equipo de dosimetría a bordo KDU-6BE

Equipos de vigilancia de la radiación a bordo

• Se utiliza en buques militares de desplazamiento pequeño en lugar de la unidad KDU-6B obsoleta
• Algoritmo único para determinar la dirección hacia la fuente detectada de emisiones radiactivas
• Mediciones desde valores de fondo
• Autocomprobación completa de los canales de medición
• Alta resistencia al clima marino

Order

Descripción
Características
Especificaciones técnicas
Kit de Entrega

Descripción
Características
Especificaciones técnicas
Kit de Entrega

Order

Descripción

KDU-6BM es un desarrollo de última generación que sustituye a la unidad obsoleta soviética KDU-6B y que, a diferencia de su predecesor permite realizar mediciones que van desde los valores de fondo, así como determinar más precisamente la dirección hacia la fuente de radiación detectada (se utilizan cuatro unidades de detección en lugar de dos).

El producto forma parte del sistema de soporte vital del buque y está diseñado para recoger, procesar y visualizar información sobre la situación de la radiación a bordo del buque y determinar la dirección hacia la fuente de radiación con el fin de aplicar medidas para proteger al personal del buque de las radiaciones ionizantes y la contaminación radiactiva y maniobrar el buque en una zona contaminada por armas nucleares, catástrofes provocadas por el hombre u otras causas.

Aplicaciones

Visualización de los resultados de la medición de la tasa de dosis equivalente ambiental (ТDE) de radiación gamma obtenida desde las unidades detectoras de radiación gamma BDBG-6BM
Determinación de la dirección hacia la fuente de radiación
Alarmas sonoras y luminosas de superación de los niveles umbrales de TDE de radiación gamma

Branches of Use

Fuerzas y cuerpos de seguridad

Servicios de emergencia y defensa civil

Aduanas y fronteras

Características

La visualización de la TDE medida de radiación gamma desde 4 unidades de detección es simultánea y continua
Aplicación de las unidades de detección inteligentes
Las unidades de detección tienen la función del control de eficiencia de los detectores integrados con generación de información de verificación
Se utilizan indicadores digitales de tres colores de los resultados de las mediciones
La capacidad de cambiar automáticamente de la red principal a la red de respaldo sin perder información
Interfaz RS-485

Especificaciones técnicas

Key specifications of the detecting units
Especificaciones principales de las unidades de detección
Rango de medición de TDE de la radiación gamma	0.05 … 10⁷ μSv/h
Límite de error relativo principal permisible al medir la TDE en la calibración de ¹³⁷Cs con una probabilidad de confianza de 0,95	(15+2/H(10)) %, donde H(10) es un valor numérico de TDE, μSv/h
Rango energético de la radiación gamma detectada	0.05 … 3 MeV
Dependencia energética de los resultados de medición de la unidad de detección al medir la TDE de la radiación gamma en el rango de energía de 0,05 a 1,25 MeV.	± 30 %
Rango de tensión de alimentación de la unidad de detección desde una fuente de alimentación externa estabilizada	7 … 13 V
Corriente útil de la unidad de detección para todo el rango de la TDE de radiación gamma medida, no más de	30 mA
Tiempo de ajuste del modo de funcionamiento y tiempo de medición de la unidad de detección, no más Lecturas inestables de la unidad de detección durante 24 horas de funcionamiento continuo, no más	3 min 5 %
Límite de error relativo permisible adicional en las mediciones causado por el cambio de temperatura ambiente de menos 40 ^оС a + 60 ^оС	5 % por cada 10 ^оС de desviación de + 20 ^оС
Dimensiones de la unidad de detección sin elementos de montaje, no más	100 х 80 х 250 mm
Peso de la unidad de detección sin elementos de montaje, no más	0.5 kg
Grado de protección	IP67
Rango térmico de operación	– 40 … + 60 °С

Key specifications of the concentrator unit
Especificaciones principales de la unidad concentradora
Rango de visualización de los valores de TDE de radiación gamma μSv/h	0.01 … 10⁷ μSv/h
Tiempo de ajuste del modo de funcionamiento, no más	1 min
Tiempo de funcionamiento continuo	24 horas
Tensión nominal de alimentación	~220(50 Hz) V
Consumo de energía, no más	25 W
Grado de protección	IP23
Rango térmico de operación	0 … + 40 °С
Dimensiones, no más	390 х 390 х 175 mm
Peso, no más	19 kg

El producto proporciona los dos niveles de umbral de 0.3 μSv/h y 5 μSv/h. En caso de sobrepasar, la unidad concentradora cambia el color de la indicación de TDE de radiación gamma, resalta las transparencias de la dirección establecida hacia la fuente de radiación y activa la alarma acústica. Si el valor de TDE de radiación gamma medida por cualquiera de las unidades de detección excede 5 μSv/h, la unidad del concentrador ilumina la transparencia «IN ZONE».

Kit de Entrega

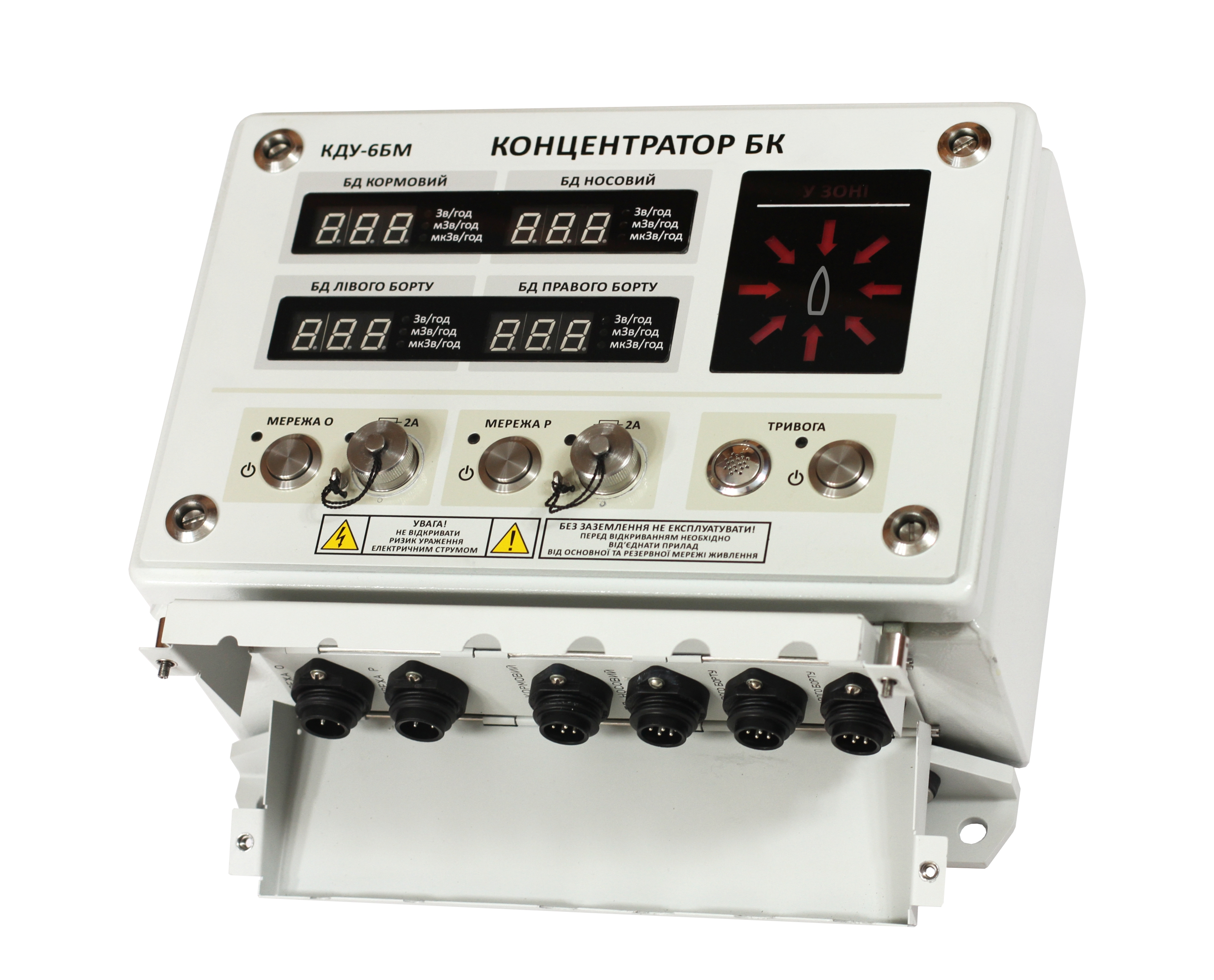

Unidad concentradora BK

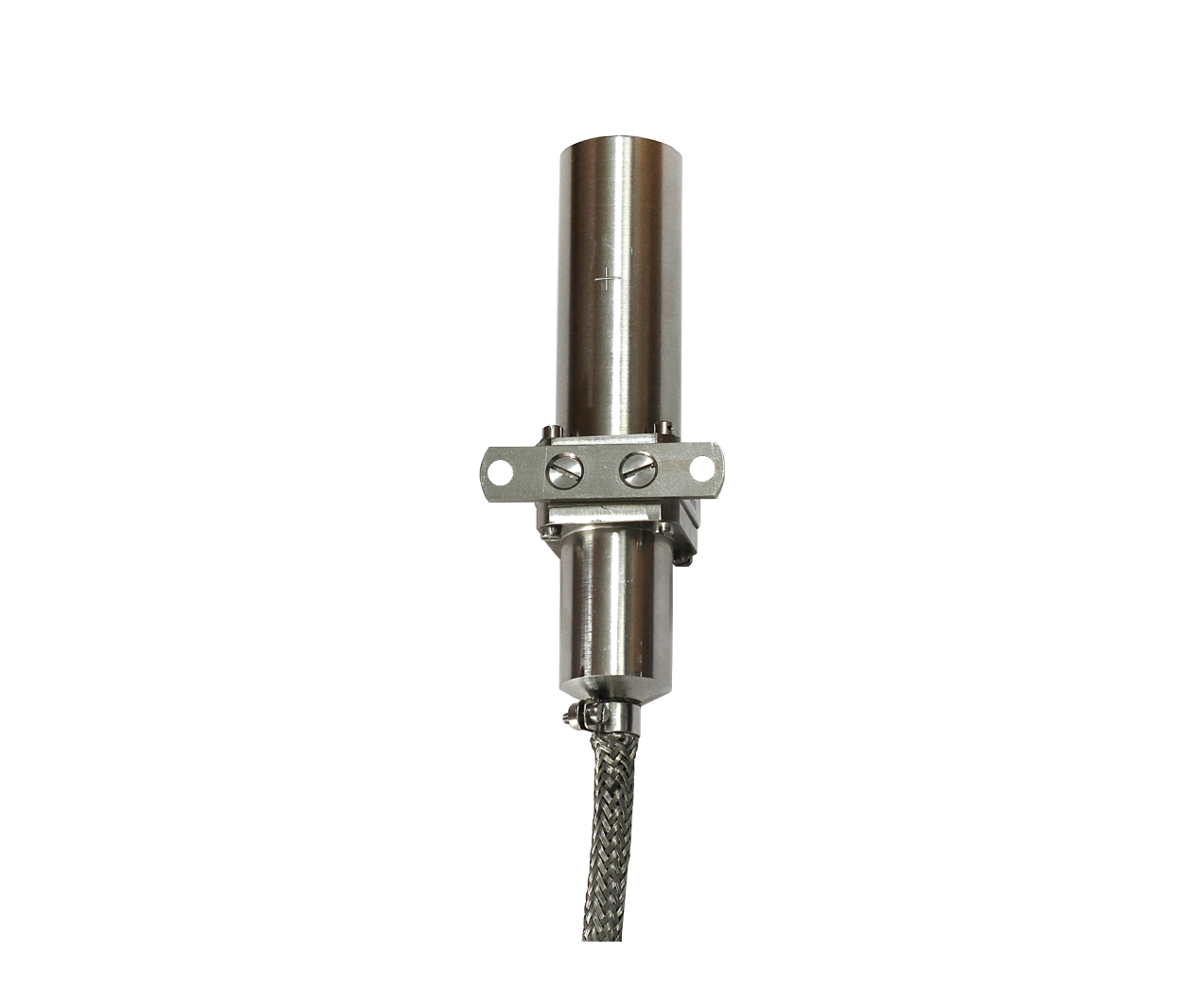

Unidad de detección de radiación gamma BDBG-6BM (4 uds.)
Libro de registro
Manual de instrucciones
Un juego de herramientas y accesorios de repuesto (unidad de detección BDBG-6BM, módulo BK-6BM.01, módulo BK-6BM.02, módulo BK-6BM.03, módulo BK-6BM.04, pasaporte, maletín)
Embalaje

El kit de entrega se puede completar a petición del cliente
